Le module complémentaire Modèle de bâtiment est un module complémentaire spécial, pas un module complémentaire de vérification. Il n’y a donc pas d’aperçu dans un tableau de résultats, comme dans le cas du module complémentaire Vérification de l’acier, par exemple.
Ce chapitre présente les fonctions de base du calcul et les résultats du module complémentaire.
Le module complémentaire Modèle de bâtiment décompose un bâtiment en murs et plafonds. Selon la modélisation de l’étage, vous avez le choix entre trois types d’analyse pour les étages des bâtiments après le calcul :
- Voiles | Calcul 3D global
- Planchers | Calcul 2D local
- Voiles et planchers | Calcul global/local

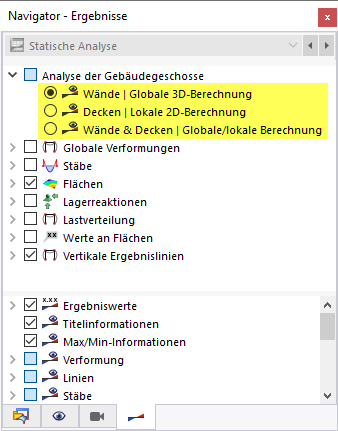

Le Navigateur - Résultats vous permet de définir les résultats à afficher graphiquement dans la catégorie Analyse des étages du bâtiment.

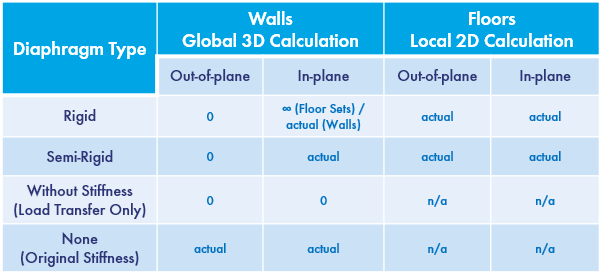

La considération différente des rigidités en fonction de la modélisation d’étage sélectionnée est affichée dans le schéma suivant.
Le type d’analyse Voiles | Calcul 3D global réduit les résultats aux éléments de raidissement du calcul. Ainsi, les surfaces sont chargées dans le plan du voile uniquement. Un plancher chargé en flexion ne subit pas de moments fléchissants dans ce type d’analyse. Cette fonction peut être utilisée pour les diaphragmes rigides et semi-rigides. Cependant, les barres d’appui verticales (c’est-à-dire les voiles et les poteaux) sont appliquées avec toutes les rigidités. En raison de la rigidité très élevée des liaison rigides lors de la modélisation des planchers à l’aide de diaphragmes rigides, aucun effort interne n’est affiché dans le plancher pour le type d’analyse « Voiles ». Pour la modélisation des étages à l’aide de diaphragmes semi-rigides, les rigidités sont appliquées uniquement au plan du voile.
Pour le type d’analyse Planchers | Calcul local 2D, seuls les ensembles de planchers dans le plan de la dalle sont chargés. Le plan du voile n’est sollicité par aucune charge. Par conséquent, dans le cas d’une charge purement horizontale (par exemple du vent), aucun effort interne n’est affiché pour ce type d’analyse. Les charges sont transférées directement à l’étage suivant via le transfert de charge (d’où le nom « Calcul 2D local »). Ce type d’analyse est comparable à l’analyse de position classique, mais sans recalcul complexe dès que la structure est modifiée.

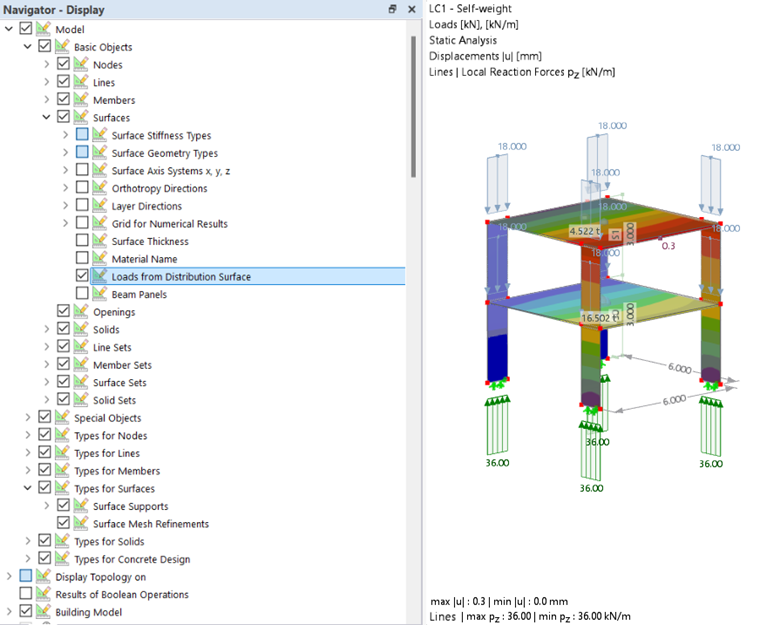

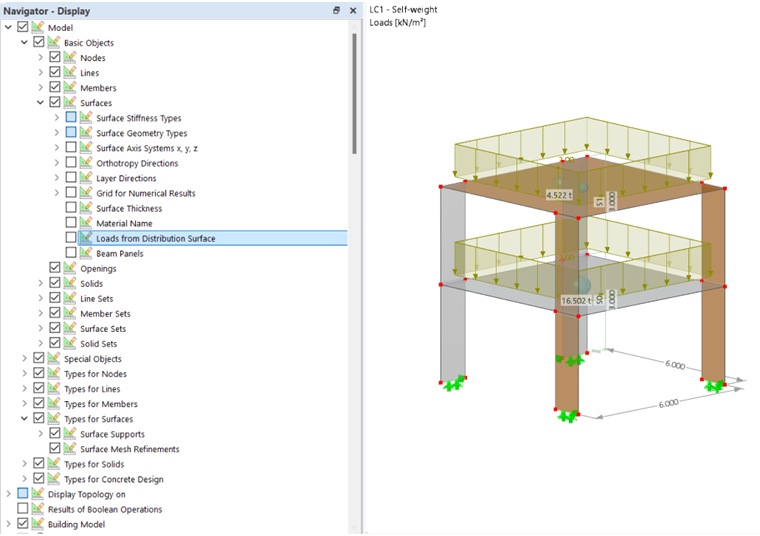

La structure 3D d’un bâtiment est résolue de manière similaire à l’analyse de position classique et transférée vers un système 2D. Le transfert de charge entre les différents ensembles de planchers devient apparent lors de l’utilisation de la fonction « Charges de la surface de distribution ». La charge surfacique de 2 kN/m² affichée sur la figure ci-dessus est divisée par 18 kN/m par ligne dans les ensembles de planchers via la surface de transfert de charge. Dans le calcul 2D local, les 18 kN/m sont transférés d'un ensemble de planchers à un autre. L’image suivante le montre.
Le chapitre Surfaces du manuel de RFEM décrit la fonction des surfaces de transfert de charge.
Le transfert de charge entre les différents ensembles de planchers est contrôlé par la modélisation des appuis nodaux et linéiques. Cette influence est illustrée dans un exemple au chapitre Modélisation du plancher. Les données de base sur la modélisation des appuis sont disponibles dans le chapitre Étages du bâtiment.
Le type d’analyse Voiles et planchers | Calcul global/local représente une combinaison du calcul global et local. Le transfert de charge entre les différents étages se fait via les surfaces de transfert de charge ! Les déformations et les efforts internes des planchers résultent du calcul 2D local. De plus, les déformations et les efforts internes proviennent du calcul 3D global.
