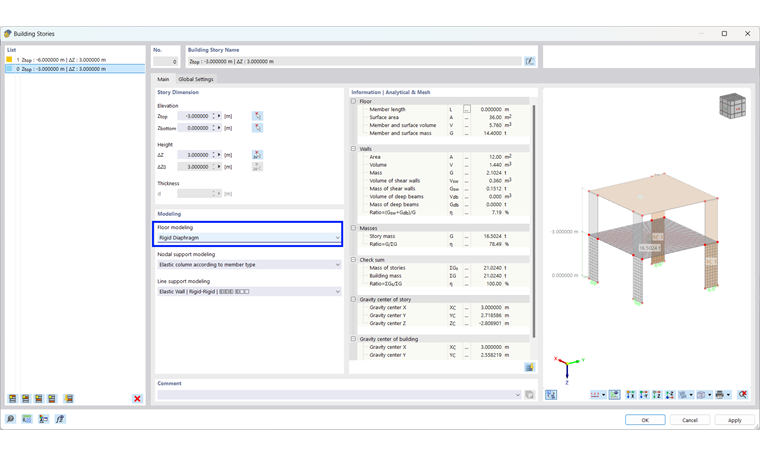

La modélisation de plancher « Diagramme rigide » crée un diaphragme rigide à partir des liaison nodales dans chaque étage défini, comme déjà décrit dans les chapitres précédents. Pour cela, le plancher est divisé en ensembles de planchers. Tous les résultats expliqués dans le chapitre précédent ne seront pas expliqués davantage, tant que les valeurs ne changent pas dans le diaphragme rigide.
Avant d’expliquer les résultats, la distribution des rigidités est expliquée à l’aide de cet exemple. Le modèle disponible au téléchargement est identique à l’exemple du chapitre précédent. La seule différence est le « diaphragme rigide » dans la modélisation du plancher.
Comme expliqué dans le chapitre Étages du bâtiment de ce manuel, la modélisation des appuis nodaux et linéiques peut avoir une forte influence sur les résultats.
Pour illustrer cela, le modèle de référence compare les résultats de la modélisation d’appui linéique « Appui avec articulation encastrée » avec les résultats du calcul « Mur élastique | Articulé-articulé ».

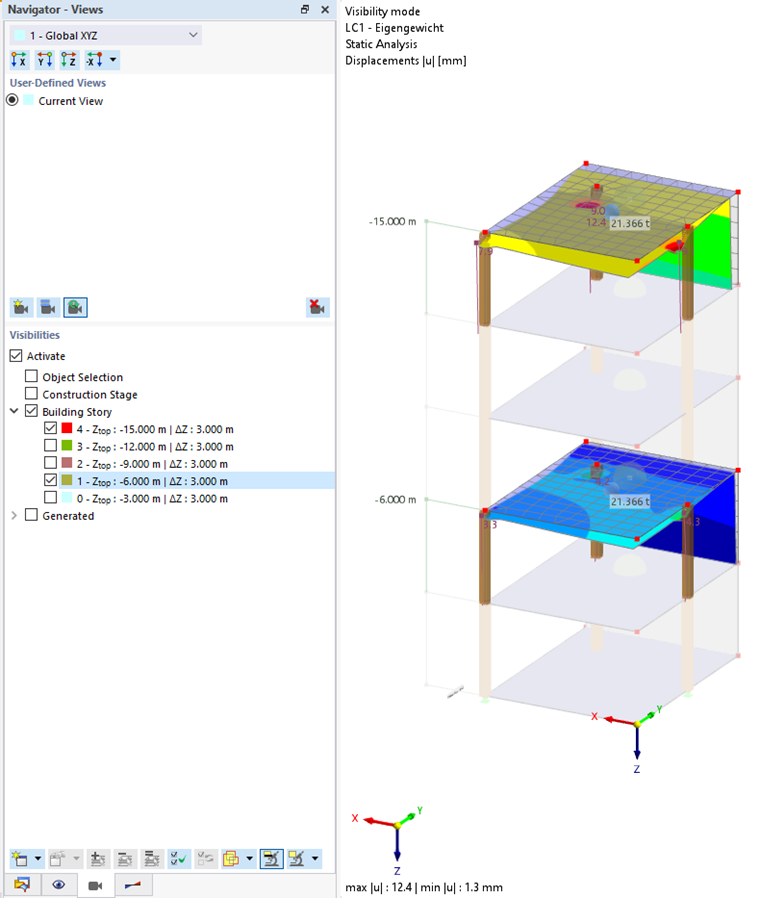

Lorsque les planchers ont été définis avec un plan rigide et/ou semi-rigide, une visibilité est créée automatiquement.
