Résultats graphiques

Vous pouvez également examiner graphiquement les résultats de la vérification sur le modèle, ce qui vous donne un meilleur aperçu des conditions de chaque barre. Assurez-vous que l'option « Modèle filaire » est toujours active. Si nécessaire, vous pouvez la définir via le bouton Liste de modèles transparente de la barre d'outils.

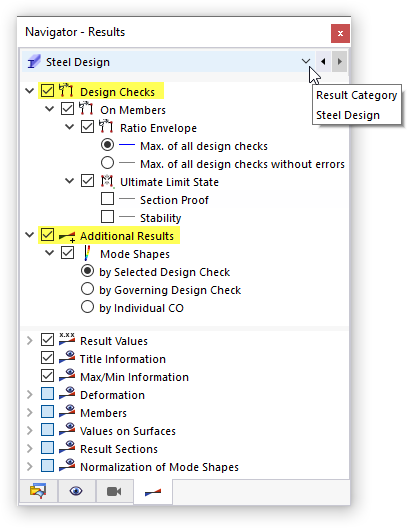

Dans le Navigateur - Résultats (onglet Navigateur - Résultats ), les résultats de la vérification de l'acier sont classés en deux catégories principales :

  • Vérifications
  • Résultats additionnels

Les éléments « Vérifications » incluent les résultats de vérification de section et de stabilité, tandis que les « Résultats additionnels » gèrent les modes propres.

Astuce

Si les résultats de l'analyse statique sont affichés, définissez les résultats de la vérification acier en cliquant sur le bouton Sortie de résultats dans la barre d'outils du tableau ou en sélectionnant la catégorie Vérification de l'acier dans le navigateur.

Vérifications

Seuls les résultats de l'« État limite ultime » sont disponibles car les calculs à l'ELS et de la résistance au feu ont été exclus (voir l'image Désactivation de la vérification à l'« ELS » et de la « Résistance au feu » ).

Contrôle de section

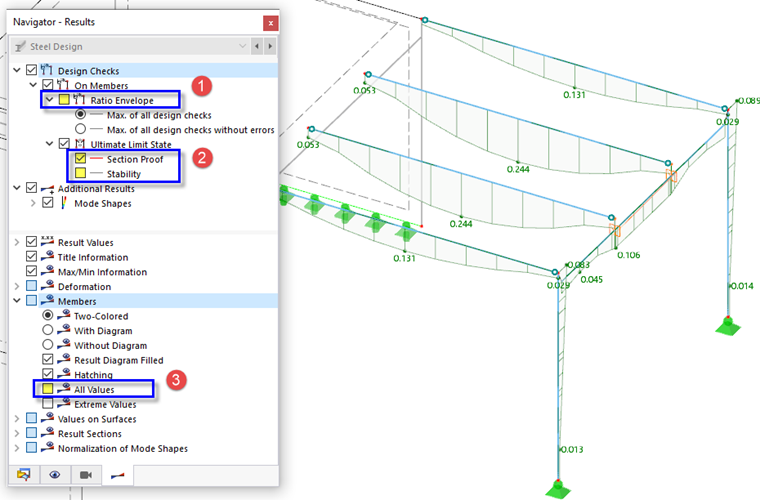

Décochez la case Enveloppe du ratio pour une inspection spécifique des résultats (1). Cochez ensuite la case Contrôle de section pour n'afficher que ce type de résultats (2).

Si la case Toutes les valeurs de l'élément « Barres » dans la section inférieure est décochée (3), seules les valeurs maximales de chaque barre sont affichées.

Stabilité

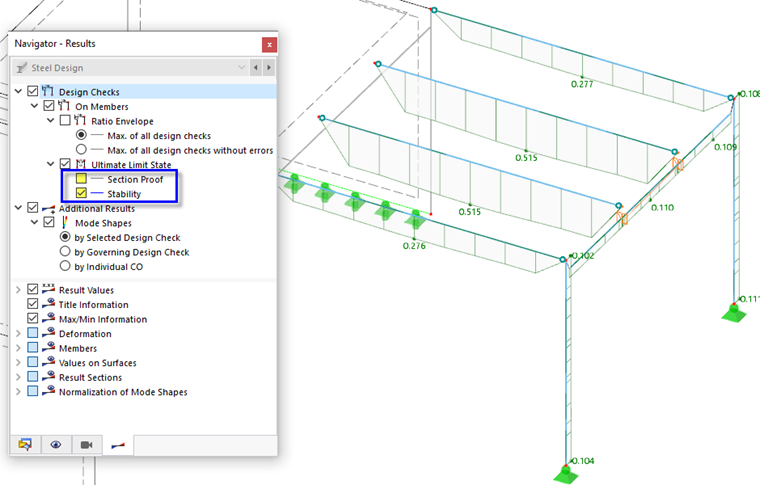

Désactivez la case à cocher Contrôle de section et cochez plutôt la case Stabilité. Les ratios maximaux de la vérification de stabilité sont affichés le long des barres.

Comme le montre le graphique, les deux poutres de plate-forme internes ont les ratios les plus élevés de toutes les barres en acier.

Modes propres

Les modes propres peuvent être affichés pour les barres individuelles associées à une vérification spécifique ou pour toutes les barres associées aux vérifications déterminantes. Chaque mode propre est basé sur un sous-modèle unique dont les conditions aux limites sont définies par les longueurs efficaces et les appuis spécifiques de la barre (voir l'image Affichage des longueurs efficaces avec appuis nodaux ) et du chargement.

Pour afficher le mode propre d'une poutre intérieure de plate-forme, procédez comme suit :

  • Définissez la catégorie Ratios de vérification sur les barres dans la barre d'outils du tableau (1).
  • Sélectionnez le tableau Ratios de vérification par barre (2).

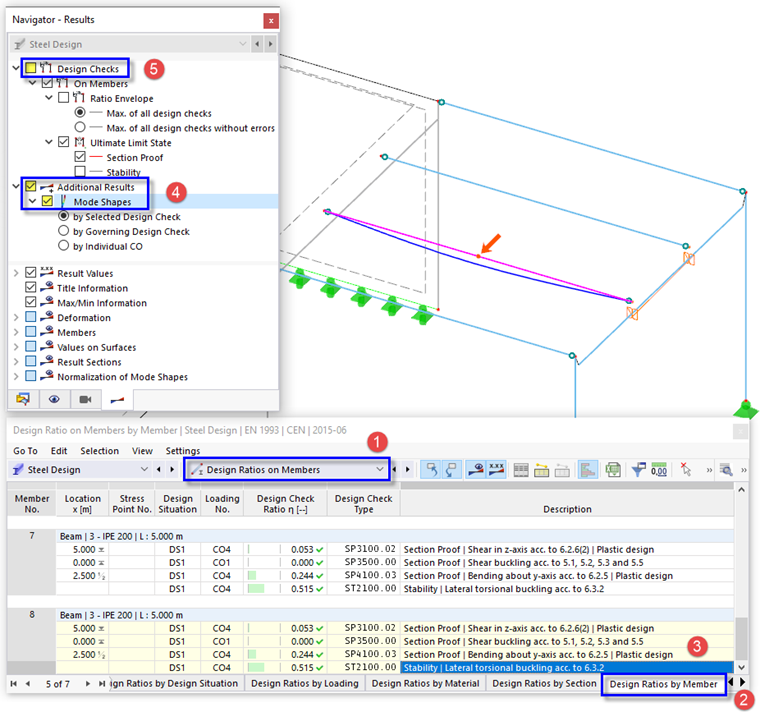

  • Sélectionnez les résultats de Stabilité de la barre n° 8 en cliquant sur la dernière ligne (3).
  • Dans le navigateur, sélectionnez les Modes propres dans l'arborescence « Résultats additionnels » (4). Le mode propre associé au déversement est représenté par une ligne au niveau de la poutre de plate-forme.
  • Désactivez les ratios de vérification en décochant la case Vérifications pour n'afficher que le mode propre (5).

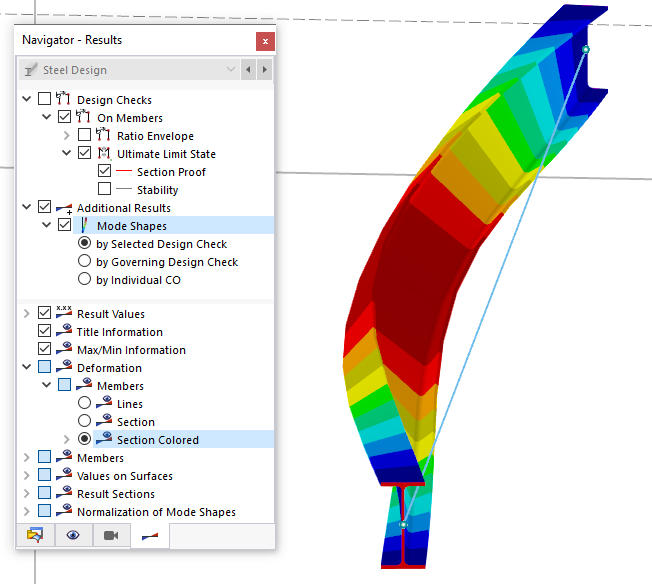

La ligne représente une vue rudimentaire du mode propre. Sélectionnez l'option Section colorée dans l'élément « Déformation » de l'arborescence située dans la partie inférieure du navigateur. Vous pouvez ensuite inspecter le déversement de la section de poutre dans une vue réaliste.
