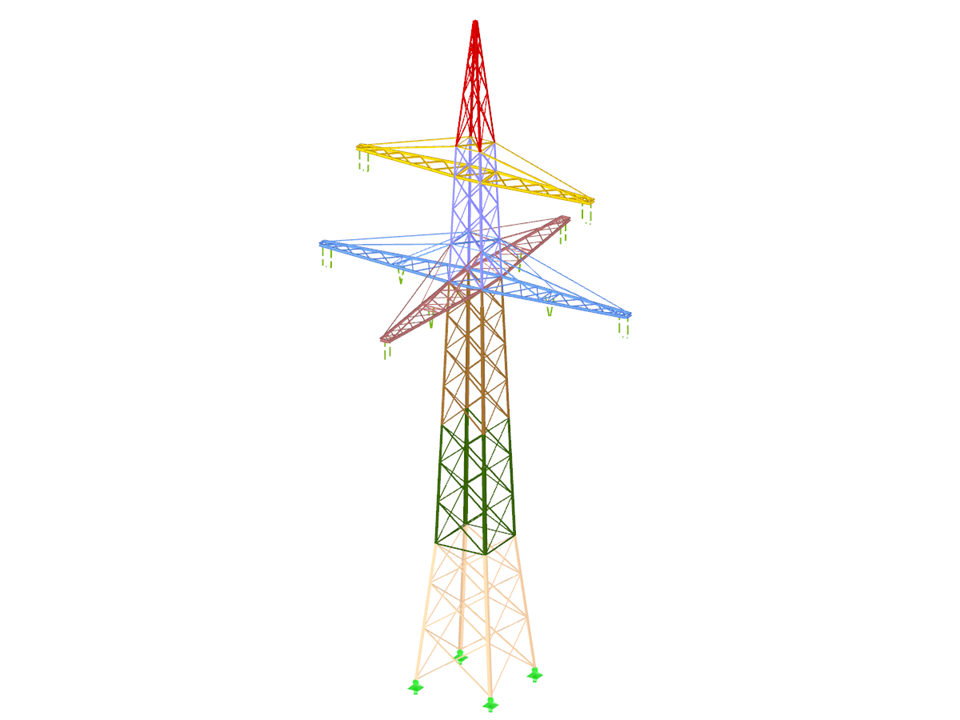

Pylône électrique
Nombre de nœuds | 374 |
Nombre de lignes | 830 |
Nombre de barres | 830 |
Nombre de cas de charge | 31 |
Nombre de combinaisons de charges | 271 |
Nombre de combinaisons de résultats | 1 |
Poids total | 5,666 t |
Cotation fonctionnelle | 14,538 x 14,538 x 29,267 m |
Version du logiciel | 5.15.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
