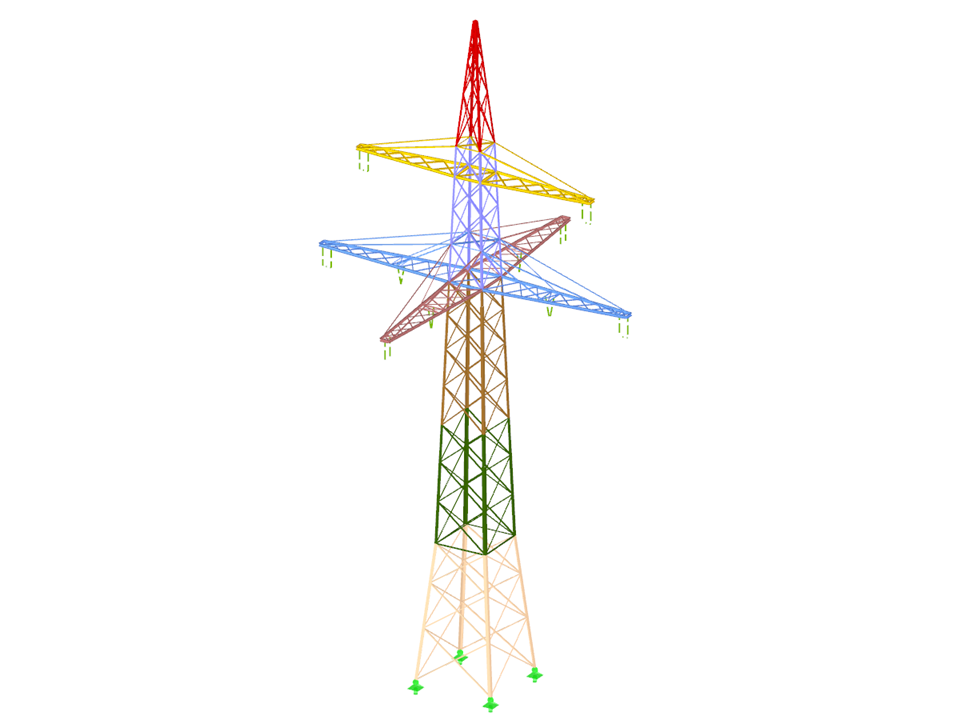

Stožár elektrického vedení
| Počet uzlů | 374 |
| Počet linií | 830 |
| Počet prutů | 830 |
| Počet zatěžovacích stavů | 31 |
| Počet kombinací zatížení | 271 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 5,666 t |
| Rozměry | 14,538 x 14,538 x 29,267 m |
| Verze programu | 5.15.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Funkce programu
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
- Výběr různých spojů, například:
- Šroubovaný spoj s diagonálami bez styčníkového plechu 2D
- Šroubovaný spoj s diagonálami bez styčníhového plechu 3D
- Šroubovaný spoj se sloupem
- T-, K- a KT-přípoje zohledněné pro diagonální přípoje
- K dispozici jsou různé kategorie:
- A – Spoj ve smyku / otlačení
- B – Třecí spoj v mezním stavu použitelnosti
- C – Třecí spoj v mezním stavu únosnosti
- Pevnostní třídy šroubů 4.6 – 10.9
- Průměry šroubů M12 – M42
- Rozteče šroubů můžeme upravovat
- Vizualizace celého spoje v grafickém okně
Dlubal_KohlA.png?mw=512&hash=db51ba02de19cdf2e25efd87b979485016104278)
- Zohlednění vlastní tíhy stožáru včetně příslušenství
- Rozložení zatížení větrem na návětrnou a závětrnou stranu stožáru nebo uživatelsky definované rozložení zatížení
- Stanovení zatížení větrem na stožár a vybavení pro stožáry náchylné k vibracím (faktor nárazu větru)
- Přiřazení plošného nebo osamělého zatížení na plošinách
- Možnost redukce celkového zatížení větrem pro vybrané objekty
- Stanovení zatížení námrazou pro třídu námrazy D a R s předem nastavenými hodnotami tloušťky námrazy
- Generování provozního zatížení (plošná zatížení nebo osamělá břemena)
- Generování vnitřních a vnějších plošin pomocí databáze, včetně parametrických modelů
- Databáze nástavců a držáků antén ve formě 2D nebo 3D modelů
- Skupiny antén podle jejich provozovatele
- Databáze parabolických, čočkových, lasturových, kompaktních nebo kvádrových antén
- Parametrické zadávání a interaktivní grafické zobrazení vnitřních šachet, kabelových drah a žebříků
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
