Section de pont en béton asymétrique | Exemple de démonstration du manuel 3

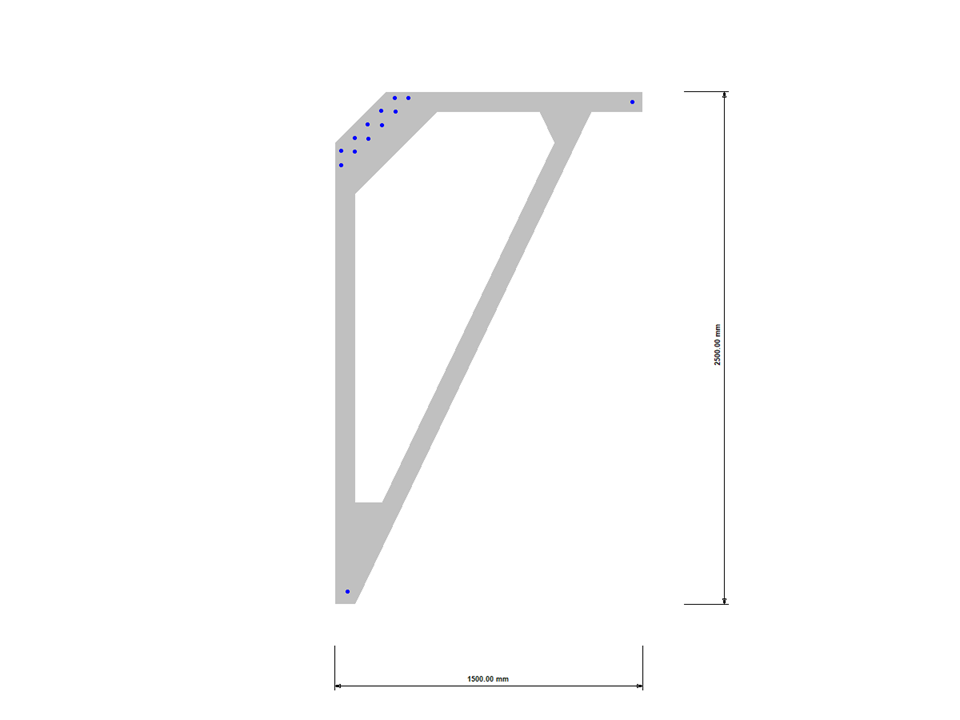

Section de béton asymétrique
Nombre de nœuds | 2 |
Nombre de lignes | 13 |
Nombre de surfaces | 13 |
Nombre de solides | 13 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Le module complémentaire Vérification du béton combine tous les modules additionnels CONCRETE de RFEM 5 / RSTAB 8. Par rapport à ces modules additionnels, les nouvelles fonctionnalités suivantes ont été ajoutées au module complémentaire Vérification du béton pour RFEM 6 / RSTAB 9 :
- Entrée des spécifications propres au calcul (longueurs efficaces, durabilité, directions des armatures, armatures de surface) directement dans le modèle RFEM ou RSTAB
- De nombreuses options d'entrée pour les armatures longitudinales et transversales de barres
- Résultats intermédiaires détaillés pour le calcul avec spécification des équations de la norme appliquée pour un meilleur historique du calcul
- Nouveau diagramme d'interaction avec des graphiques interactifs pour N, M et M + N à partir de la vérification de section, y compris la sortie de la rigidité sécante et tangente
- Vérification des armatures définies à l'état limite ultime et à l'état limite de service avec sortie graphique du ratio de vérification pour le composant correspondant
- Contrôle automatique des armatures définies par rapport aux règles générales d'armatures et de construction pour les composants de barre et de surface avec armatures
- Vérification de la section en option avec les valeurs nettes de la section en béton
- Calcul selon la norme russe SP 63.13330
Les deux méthodes d'optimisation ont un point commun. À la fin du processus, elles vous fournissent une liste de mutations de modèle à partir des données enregistrées. Elle contient les détails du résultat de l'optimisation de contrôle et l'attribution des valeurs correspondantes aux paramètres d'optimisation. Cette liste est organisée par ordre décroissant. Vous trouverez la meilleure solution supposée en première ligne. Dans ce cas, le résultat de l'optimisation avec sa valeur déterminée est le plus proche du critère d'optimisation. Tous les résultats du module complémentaire ont une utilisation <1. De plus, une fois l'analyse terminée, le programme ajustera l'attribution des valeurs de la solution optimale pour les paramètres d'optimisation dans la liste globale des paramètres.
Les onglets « Estimation des coûts » et « Estimation des émissions de CO2 » sont disponibles dans les boîtes de dialogue des matériaux. Les sommes individuelles estimées des barres, des surfaces et des solides assignés sont affichées par unité de poids, de volume et de surface. De plus, ces onglets indiquent les coûts totaux et les émissions de tous les matériaux assignés. Cela vous donne une bonne vue d'ensemble de votre projet.
- Analyses des déformations de surfaces en béton armé avec ou sans fissures (état II) à l'aide des méthodes d'approximation des normes de calcul (par exemple analyse des déformations selon EN 1992-1-1, 7.4.3)
- Raidissement en traction du béton appliqué entre les fissures
- Considération facultative du fluage et du retrait
- Sortie graphique des résultats intégrée dans RFEM, par exemple utilisation de la valeur limite, de la déformation ou de la flèche
- Affichage clair des résultats numériques dans la boîte de dialogue des détails
- Intégration complète des résultats dans le rapport d'impression de RFEM
Vous cherchez l'analyse des déformations ? Regardez dans la configuration pour l'ELS, où elle peut être activée. Vous pouvez également contrôler la prise en compte des influences à long terme (fluage et retrait) et du raidissement en traction entre les fissures dans la boîte de dialogue ci-dessus. Le coefficient de fluage et la déformation due au retrait sont calculés à l'aide des paramètres d'entrée définis, ou vous pouvez les définir individuellement.
Vous pouvez également définir la valeur limite à respecter pour la déformation pour chaque composant individuellement. La déformation maximale est définie comme la valeur limite admissible. Vous devez également spécifier si vous souhaitez utiliser le système non déformé ou déformé pour la vérification.
