Asymetrický betonový mostní profil | Ukázka příručky 3

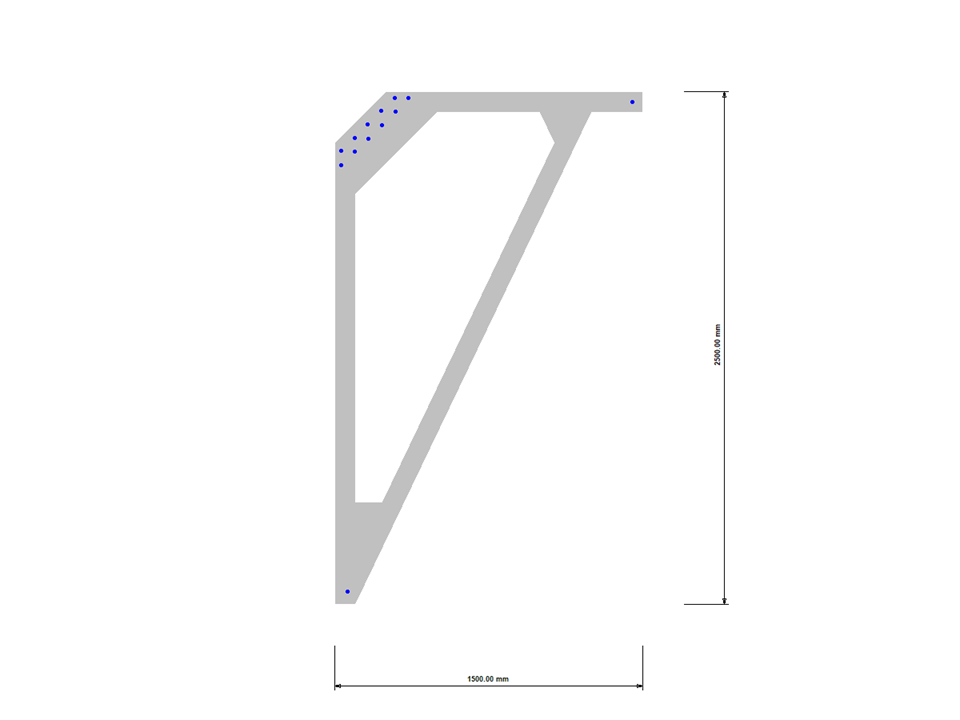

Asymetrický betonový průřez
| Počet uzlů | 2 |
| Počet linií | 13 |
| Počet ploch | 13 |
| Počet těles | 13 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Funkce programu
![Rozpětí podle obr. 5.2 z [1]](/cs/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
V addonu Posouzení železobetonových konstrukcí můžete posuzovat prvky z betonu vyztuženého vlákny podle směrnice "DAfStb Stahlfaserbeton".
Tuto možnost máte k dispozici pro posouzení podle EN 1992-1-1. Posouzení podle směrnice Německého výboru pro železobeton DAfStb se provádí, jakmile se vyztuženému konstrukčnímu prvku přiřadí typ "Vláknobeton".
K názornému videu
