Asymmetrisches Brückenprofil aus Beton | Handbuch, Demo-Beispiel 3

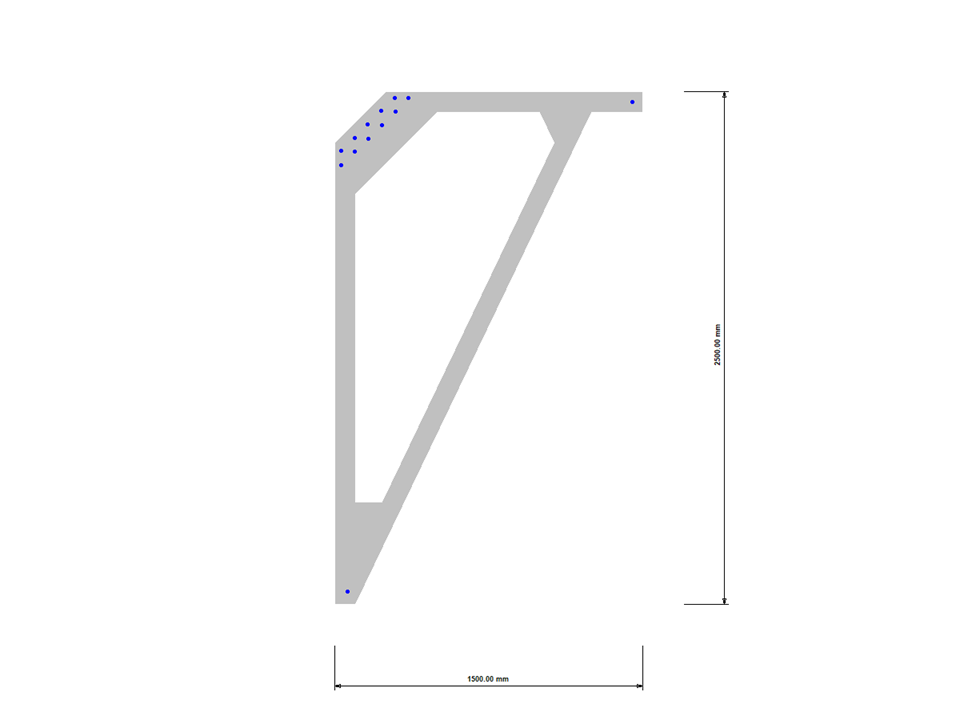

Asymmetrisches Profil aus Beton
| Anzahl Knoten | 2 |
| Anzahl Linien | 13 |
| Anzahl Flächen | 13 |
| Anzahl Volumenkörper | 13 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Kundenprojekt
Das Add-On Betonbemessung vereint sämtliche BETON-Zusatzmodule von RFEM 5 / RSTAB 8. Im Vergleich zu diesen Zusatzmodulen sind im Add-On Betonbemessung für RFEM 6 / RSTAB 9 folgende neuen Features hinzugekommen:
- Eingabe der bemessungsrelevanten Vorgaben (Knicklängen, Dauerhaftigkeit, Bewehrungsrichtungen, Flächenbewehrung) direkt im RFEM- bzw. RSTAB-Modell
- Umfangreiche Eingabemöglichkeiten für Längs- und Querbewehrung von Stäben
- Detaillierte Zwischenergebnisse für die Bemessung mit Angabe der Gleichungen der angesetzten Norm zur besseren Nachvollziehbarkeit der Berechnung
- Neues Interaktionsdiagramm mit interaktiver Grafik für N, M und M + N aus der Querschnittsbemessung inkl. Ausgabe der Sekanten- und Tangentensteifigkeit
- Nachweis der definierten Bewehrung im Grenzzustand der Tragfähigkeit und Gebrauchstauglichkeit inkl. grafischer Ausgabe der Ausnutzung für das jeweilige Bauteil
- Automatische Überprüfung der definierten Bewehrung im Hinblick auf die Konstruktions- bzw. allgemeinen Bewehrungsregeln für bewehrte Stab- und Flächenbauteile
- Querschnittsbemessung optional mit Nettowerten des Betonquerschnittes
- Bemessung nach russischer Norm SP 63.13330
Beide Optimierungsmethoden haben eines gemeinsam. Sie präsentieren Ihnen am Ende des Prozesses aus den gespeicherten Daten eine Modellmutationsliste. Darin finden Sie die Angabe des kontrollierenden Optimierungsergebnisses und der zugehörigen Wertebelegung der Optimierungsparameter. Diese Liste ist absteigend organisiert. Sie finden an der obersten Stelle die angenommene beste Lösung. Bei dieser liegt das Optimierungsergebnis mit seiner ermittelten Wertebelegung dem Optimierungskriterium am nächsten. Sämtliche Add-On-Ergebnisse weisen eine Auslastung < 1 auf. Des Weiteren stellt das Programm mit Abschluss der Analyse automatisch die Wertebelegung der optimalen Lösung bei den Optimierungsparametern in der globalen Parameterliste ein.
In den Materialdialogen finden Sie die Register „Kostenschätzung“ und „Abschätzung der CO2-Emissionen“. Darin zeigen sich Ihnen die einzelnen Schätzsummen der zugeordneten Stäbe, Flächen und Volumen je Gewichts-, Volumen- und Flächeneinheit. Zudem weisen diese Register die Gesamtkosten und -emissionen aller zugeordneten Materialien aus. Dadurch schaffen Sie sich eine gute Übersicht zu Ihrem Projekt.
- Verformungsberechnungen von ungerissenen / gerissenen Stahlbetonflächen (Zustand II) unter Ansatz der Näherungsverfahren aus den Bemessungsnormen (z. B. Verformungsberechnung nach 7.4.3 EN 1992-1-1)
- Ansatz der Zugversteifung des Betons zwischen den Rissen (Tension Stiffening)
- Optionale Berücksichtigung des Kriechens und Schwindens
- In RFEM integrierte grafische Ausgabe der Ergebnisse, z. B. Ausnutzung des Grenzwertes bzw. Verformung oder Durchhang
- Übersichtliche numerische Ergebnisausgabe im Detaildialog
- Vollständige Integration der Ausgabe in das RFEM-Ausdruckprotokoll
Suchen Sie nach der Verformungsberechnung? Sehen Sie in den Konfigurationen zum Gebrauchstauglichkeitsnachweis nach, dort ist sie aktivierbar. Die Berücksichtigung von Langzeiteinflüssen (Kriechen und Schwinden) und der Zugversteifung zwischen den Rissen können Sie ebenfalls im o. g. Dialog steuern. Dabei berechnen sich Kriechzahl und Schwinddehnung anhand der definierten Eingabeparameter oder Sie können sie individuell definieren.
Des Weiteren können Sie den einzuhaltenden Grenzwert für die Verformung für jedes Bauteil individuell einstellen. Als zulässiger Grenzwert wird dabei die max. Verformung definiert. Dabei ist zusätzlich vorzugeben, ob Sie für den Nachweis das unverformte oder das verformte System heranziehen wollen.
