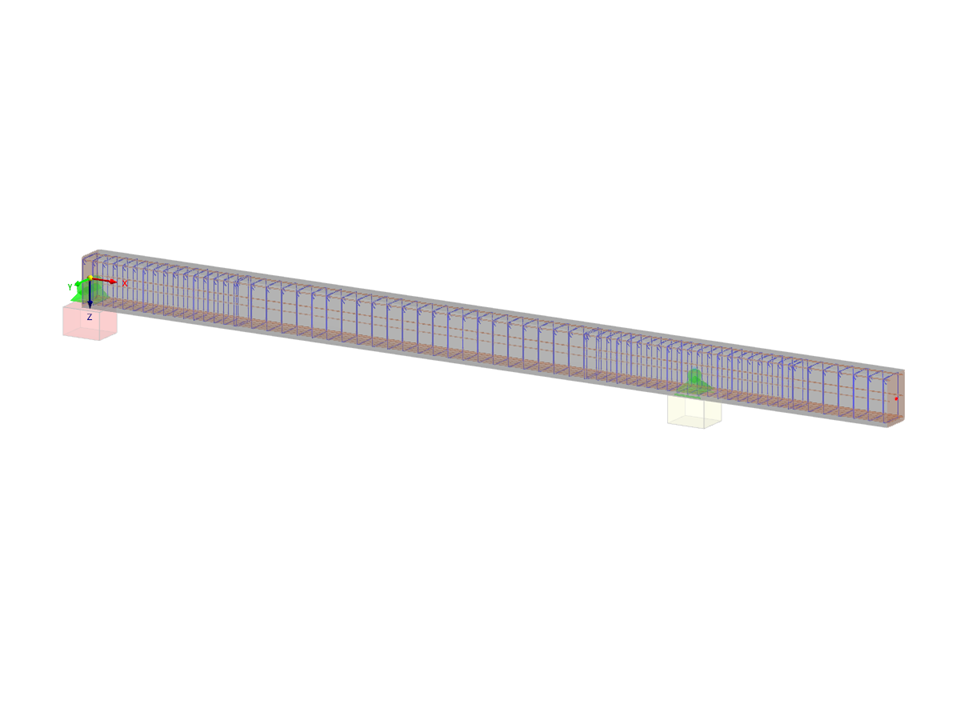

poutre en béton armé
Nombre de nœuds | 3 |
Nombre de lignes | 1 |
Nombre de barres | 1 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 3 |
Nombre de combinaisons de charges | 8 |
Nombre de combinaisons de résultats | 0 |
Poids total | 2,700 t |
Cotation fonctionnelle | 8,000 x 0,000 x 0,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Différents paramètres de vérification des sections peuvent être ajustés dans la configuration pour l'état limite de service. La condition de section appliquée pour l'analyse des déformations et de l'ouverture des fissures peut y être contrôlée.
Les paramètres suivants peuvent être activés :
- État fissuré calculé d'après la charge associée
- État fissuré déterminé sous forme d'enveloppe à partir de toutes les situations de projet à l'ELS
- État de fissuration indépendant de la charge
Dans l'onglet « Flèche et appuis de calcul » sous « Modifier la barre », les barres peuvent être clairement segmentées à l'aide de fenêtres d'entrée optimisées. Selon les appuis, les limites de déformation pour les poutres en porte-à-faux et à travée simple sont utilisées automatiquement.
En définissant l'appui de calcul dans la direction correspondante au début et à la fin de la barre et aux nœuds intermédiaires, le programme reconnaît automatiquement les segments et les longueurs de segment auxquels la déformation admissible est liée. Il reconnaît également automatiquement s'il s'agit d'une poutre ou d'un porte-à-faux à l'aide des appuis de calcul définis. L'attribution manuelle, comme dans les versions précédentes (RFEM 5), n'est plus nécessaire.
L'option « Longueurs définies par l'utilisateur » permet de modifier les longueurs de référence dans le tableau. La longueur de segment correspondante est toujours utilisée par défaut. Si la longueur de référence diffère de la longueur du segment (par exemple, dans le cas de barres courbes), elle peut être ajustée.
Vous avez des sections de poteau individuelles ou des géométries de voile angulaires pour lesquelles vous avez besoin d'une vérification de la résistance au poinçonnement ?
Aucun problème. Dans RFEM 6, vous pouvez effectuer des vérifications de la résistance au poinçonnement non seulement pour les sections rectangulaires et circulaires, mais aussi pour toute autre forme de section.
Le module complémentaire Vérification du béton vous offre la possibilité d'effectuer une vérification simplifiée de la résistance au feu selon l'EN 1992-1-2 pour les poteaux (Chapitre 5.3.2) et les poutres (Chapitre 5.6).
Les méthodes suivantes sont disponibles pour la vérification simplifiée de la résistance au feu :
- Poteaux : Dimensions minimales des sections rectangulaires ou circulaires selon le tableau 5.2a et l'équation 5.7 pour le calcul de la durée d'exposition au feu
- Poutre : Dimensions minimales et distance de l'axe selon les tableaux 5.5 et 5.6
Vous pouvez déterminer les efforts internes pour la vérification de la résistance au feu de deux méthodes.
- 1 Dans ce cas, les efforts internes de la situation de projet accidentelle sont directement inclus dans le calcul.
- 2 Les efforts internes pour le calcul à température normale sont réduits à l'aide du facteur Eta,fi (ηfi) et sont ensuite utilisés dans la vérification de la résistance au feu.
De plus, il est possible de modifier la distance de l'axe selon l'Éq 5,5.
