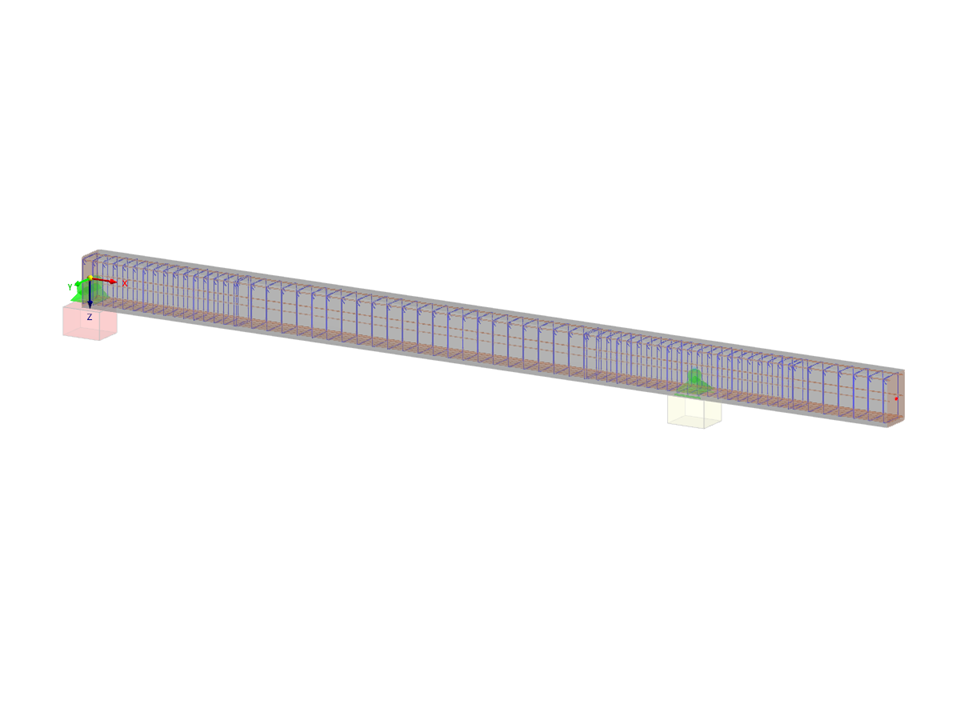

Laden Sie hier das Modell eines Stahlbetonträgers mit Kragarm herunter und öffnen Sie es mit dem FEM-Programm RFEM 6.
Dieses Modell wird in der kostenlosen Online-Schulung 'Einführung in die Stahlbetonbemessung' verwendet.
- RFEM 6 | Studenten | Einführung in die Stahlbetonbemessung
- Die häufigsten Anwenderfragen an den Dlubal-Support | September 2022
- Die häufigsten Anwenderfragen an den Dlubal-Support | September 2022
- RFEM 6 | Studenten | Einführung in die Stahlbetonbemessung
- RFEM 6 | Studenten | Einführung in die Stahlbetonbemessung
- RFEM 6 | Studenten | Einführung in die Stahlbetonbemessung
- RFEM 6 | Studenten | Einführung in die Stahlbetonbemessung
- RFEM 6 | Studenten | Einführung in die Stahlbetonbemessung
- RFEM 6 | Studenten | Einführung in die Stahlbetonbemessung
- RFEM 6 für Studenten | Einführung in die Holzbemessung | 24.05.2022
- Die häufigsten Anwenderfragen an den Dlubal-Support | September 2022
- Die häufigsten Anwenderfragen an den Dlubal-Support | September 2022
- RFEM 6 für Studenten | Einführung in die Stahlbetonbemessung | 17.11.2022
- RFEM 6 für Studenten | Einführung in die Stahlbetonbemessung | 15.05.2023
- RFEM 6 für Studenten | Einführung in die Stahlbetonbemessung
- RFEM 6 für Studenten | Einführung in die Stahlbetonbemessung | 18.05.2022
Stahlbetonträger
Anzahl Knoten | 3 |
Anzahl Linien | 1 |
Anzahl Stäbe | 1 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 3 |
Anzahl Lastkombinationen | 8 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 2.700 t |
Abmessungen | 8.000 x 0.000 x 0.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
In der Gebrauchstauglichkeitskonfiguration lassen sich verschiedene Bemessungsparameter der Querschnitte anpassen. Der angesetzte Querschnittszustand für den Verformungs- und Rissbreitennachweis kann hier gesteuert werden.
Dabei sind folgende Einstellungen aktivierbar:
- Risszustand berechnet aus zugehöriger Last
- Risszustand ermittelt als Umhüllende aus allen GZG-Bemessungssituationen
- Gerissener Querschnittszustand - Lastunabhängig
Im Register 'Bemessungsauflager und Durchbiegung' unter 'Stab bearbeiten' lassen sich die Stäbe durch optimierte Eingabemasken eindeutig segmentieren. Hier werden abhängig von den Auflagern die Verformungsgrenzen für Kragträger bzw. Einfeldträger automatisch herangezogen.
Durch die Definition von Bemessungsauflager in die entsprechende Richtung am Stabanfang, Stabende und an den Zwischenknoten, erkennt das Programm automatisch Segmente und Segmentlängen, auf die die zulässige Verformung bezogen wird. Dabei erkennt es durch die definierten Bemessungsauflager ebenfalls automatisch, ob es sich um einen Träger oder um einen Kragarm handelt. Eine manuelle Zuweisung wie in den Vorgängerversionen (RFEM 5) ist dadurch nicht mehr notwendig.
Mit der Option 'Benutzerdefinierte Längen' können die Referenzlängen in der Tabelle modifiziert werden. Standardmäßig wird immer die entsprechende Segmentlänge verwendet. Weicht die Referenzlänge von der Segmentlänge ab (z. B. bei gekrümmten Stäben), so kann dies angepasst werden.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweises nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
