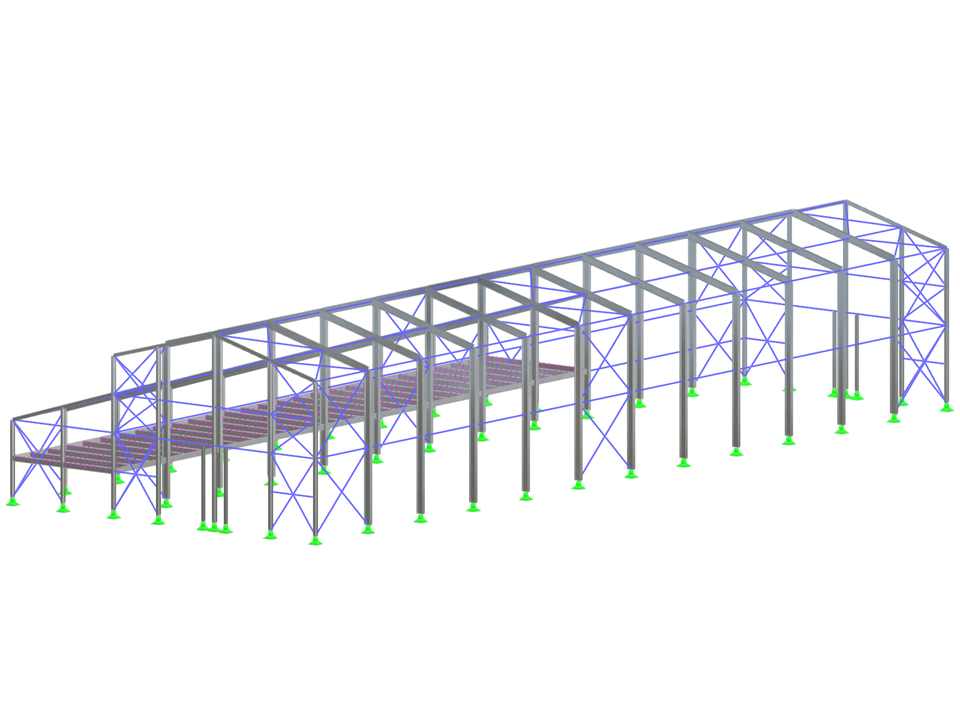

Le travail de bachelor d’Aleš Jílek se concentre sur un hall de service asymétrique à deux nefs destiné à la réparation des tramways. La structure principale est un portique à deux articulations avec une partie des locaux annexes reliée par articulation, conçu sur des semelles articulées de fondation. Des sections mixtes de la poutre de plafond en acier et de la dalle en béton armé sont également mises en œuvre. Les charges de structure sont conformes aux Eurocodes et le modèle a été utilisé pour l’évaluation des efforts internes. Ce projet fait partie du concours Dlubal Talent.


(0)
0 sur 5 étoiles
5 étoiles 0
4 étoiles 0
3 étoiles 0
2 étoiles 0
1 étoile 0

Hall de service pour véhicules de tramway

Nombre de nœuds 1404
Nombre de lignes 1044
Nombre de barres 959
Nombre de surfaces 1
Nombre de solides 0
Nombre de cas de charge 12
Nombre de combinaisons de charges 55
Nombre de combinaisons de résultats 2
Poids total 192,550 t
Dimensions (métriques) 27,000 x 13,412 x 72,000 m
Dimensions (impériales) 88.58 x 44 x 236.22 feet

Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
