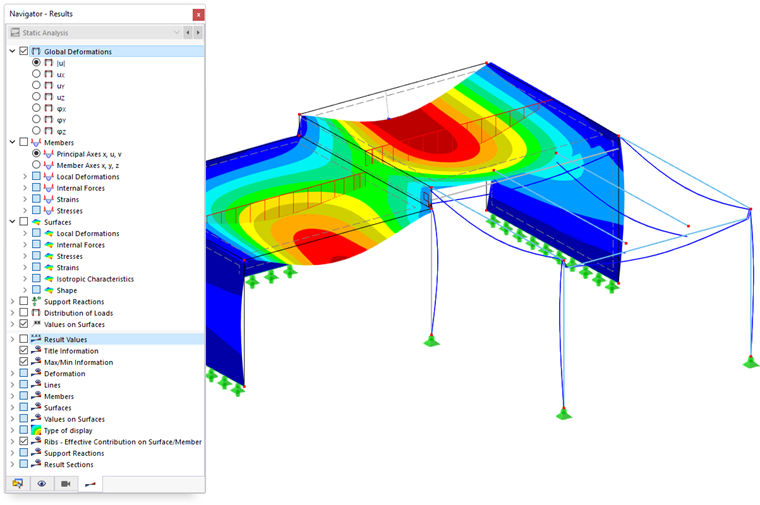

Dopo un calcolo senza errori, i risultati vengono visualizzati sul modello. Il Navigator ottiene una scheda aggiuntiva: Nel Navigator - Risultati è possibile controllare quali risultati vengono visualizzati graficamente.
Nella Tabella, i risultati con i singoli tipi di risultati nella categoria Analisi statica vengono gestiti.

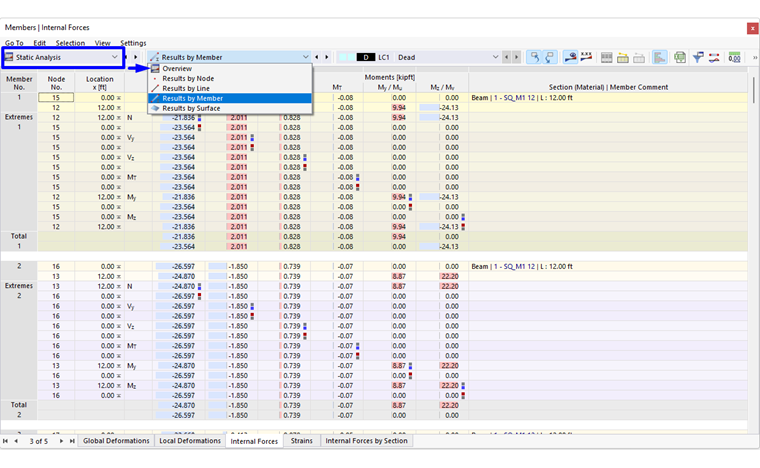

I risultati numerici sono organizzati nelle seguenti sottocategorie:
- Panoramica
- Risultati per nodo
- Risultati per linea
- Risultati per asta
- Risultati per superficie
- Risultati per volume
Gestore delle Tabelle dei Risultati

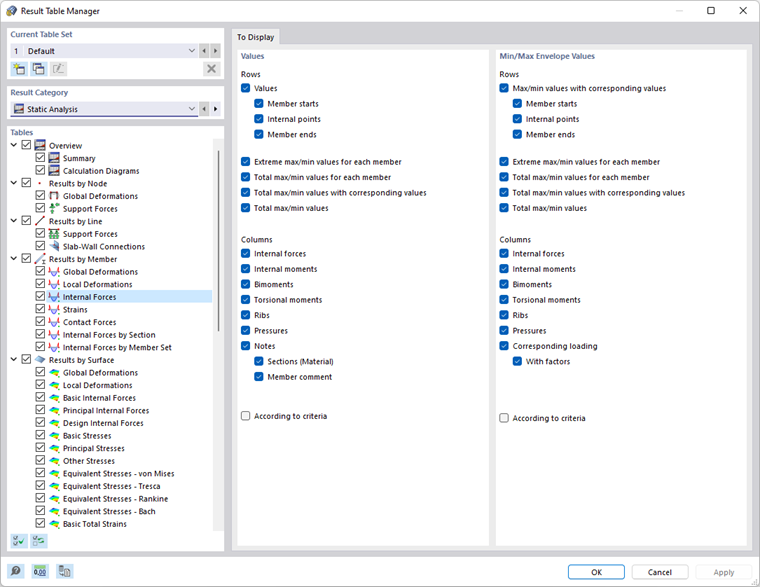

Il 'Gestore delle Tabelle dei Risultati' regola quali tabelle vengono visualizzate. È possibile accedere a questa finestra di dialogo attraverso il menu Risultati con la funzione Gestore delle Tabelle dei Risultati. In alternativa, utilizzate il pulsante
nella barra del titolo del programma o della tabella.
Nella sezione 'Serie di tabelle attuale' è possibile creare una nuova configurazione della tabella e applicarla al modello corrente.
Nel tree directory 'Tabelle', utilizzate i campi di controllo per determinare quali risultati sono necessari per la valutazione. Selezionando una voce, è possibile controllare in dettaglio l'output dei risultati nella sezione 'Da visualizzare'. Le righe e le colonne delle tabelle corrispondenti vengono visualizzate o nascoste di conseguenza.

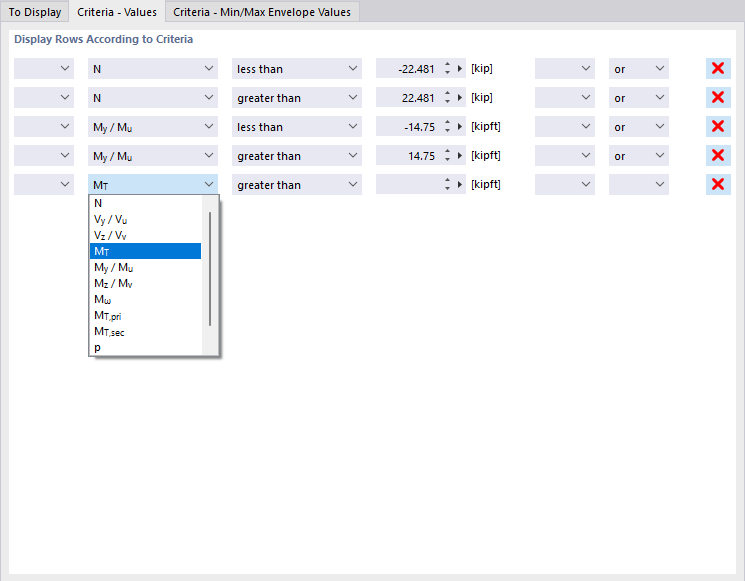

Il campo di controllo 'Secondo criteri' consente di visualizzare determinati valori di risultato nelle tabelle. È possibile specificare i criteri per l'output dei risultati in schede separate.
Selezionare nella seconda colonna il tipo di risultato. Nelle due colonne successive, indicare quale criterio deve essere applicato. Sono disponibili le seguenti condizioni:
- uguale
- non è uguale
- maggiore di
- maggiore o uguale
- minore di
- minore o uguale
Per specificare un altro criterio, selezionate nella colonna finale il termine 'oppure' (ogni criterio conta individualmente) o 'e' (ogni criterio deve essere soddisfatto). Quindi, specificate nella nuova riga la condizione successiva.
