Sala koncertowa Elbphilharmonie w Hamburgu, Niemcy: Projekt, który wywołał fale

Elbphilharmonie Hamburg to imponujący punkt orientacyjny. Wizualnie łączy w sobie tradycję starego miasta hanzeatyckiego w największym porcie morskim w Niemczech z nowoczesnością nowo wybudowanego HafenCity. Filharmonia nad rzeką jest projektem absolutnie wyjątkowym i chociaż mieszkańcy Hamburga są bardzo dumni ze swojego nowego punktu orientacyjnego, podczas budowy wystąpiły problemy. Koszty wzrosły ponad dziesięciokrotnie i występowały powtarzające się opóźnienia. Przyjrzymy się bliżej Elbfilharmonie i jej historii: Zachęcamy do przeczytania!

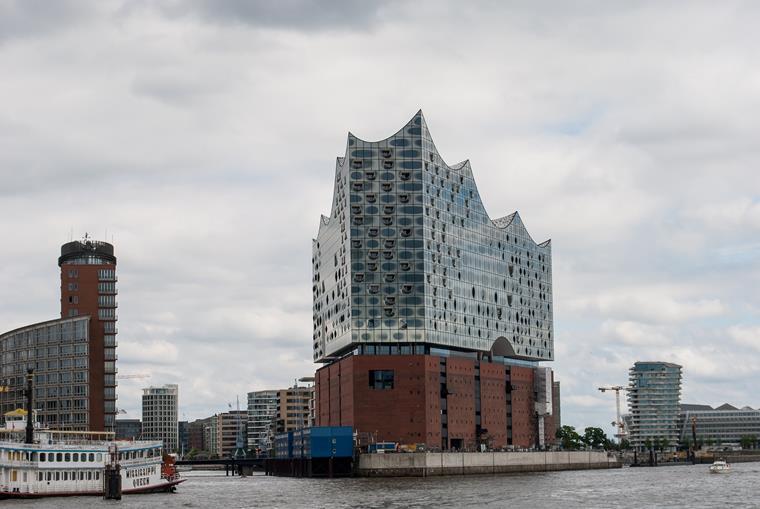

Każdy, kto interesuje się architekturą i imponującymi budowlami, zna nowy symbol Hamburga. Nad szacownym magazynem wykonanym z charakterystycznej czerwonej cegły klinkierowej wznosi się szklana, zakrzywiona fasada sali koncertowej Elbphilharmonie.

Chmury przesuwają się, zakrzywione szyby pochłaniają światło, a sala koncertowa Elbphilharmonie wydaje się jednoczyć z otoczeniem. Szkło stapia się z falami i chmurami, a po zachodzie słońca unosi się nad wodą jak piękne ognistoczerwone płótno.

Hala koncertowa Elbphilharmonie w Hamburgu jest prawdziwym cudem na zewnątrz. Projekt łączy w sobie najwyższe umiejętności inżynierskie i tworzy konstrukcję, która nie ma sobie równych. Mieszkańcy Hamburga są dumni ze swojej dzisiejszej sali koncertowej Elbphilharmonie, ale problemy wystąpiły również podczas budowy. Tendencja do problematycznych dużych projektów budowlanych w Niemczech jest widoczna również w największym niemieckim porcie morskim.

Planowane koszty budowy wzrosły ponad dziesięciokrotnie , a ukończenie budowy trwało kilka lat. Między osobami zaangażowanymi w projekt dochodziło do kłótni, a nawet do całkowitego wstrzymania budowy. Czy w końcu było warto? I dlaczego tak unikalne konstrukcje wciąż sprawiają problemy w Niemczech? Tego i więcej dowiesz się z tego posta na blogu. Miłej lektury!

Fragment sali koncertowej Elbphilharmonie

Ten imponujący budynek, otwarty w 2017 roku, co roku przyjmuje miliony odwiedzających. Biuro architektoniczne Herzog & de Meuron stworzyło tu nie tylko prestiżowy, ale i absolutnie wyjątkowy budynek.

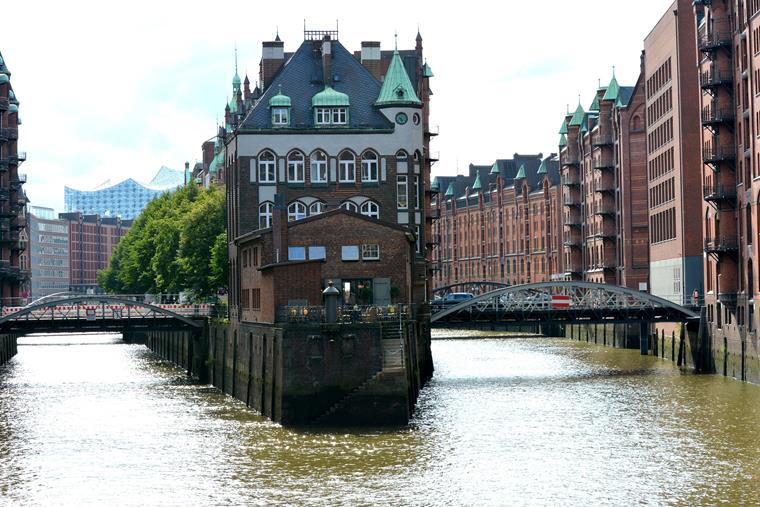

Elbphilharmonie Hamburg wizualnie łączy tradycyjną dzielnicę magazynową z nowoczesnym HafenCity. Wznosi się na 100 metrów nad poziomem wody Łaby i jest obecnie symbolem miasta hanzeatyckiego.

Budynek znajduje zastosowanie w bardzo różnych miejscach. Szklana bryła budynku kryje serce Elbphilharmonie - słynną dużą salę koncertową. 2100 miejsc wita odwiedzających z całego świata i rozpieszcza ich niezrównaną akustyką , która jest jedyna na świecie. Istnieje również mniejsza sala na 550 osób.

Od IX do 20 Hotel "The Westin Hamburg" położony jest we wschodniej części sali koncertowej Elbphilharmonie. Z 244 pokoi roztacza się bezpośredni widok na Łabę, dzielnicę magazynową i nowoczesne HafenCity. W zachodniej części budynku, zlokalizowanej od strony Łaby, znajduje się 45 ekskluzywnych mieszkań własnościowych.

W zabytkowej bazie, w byłym magazynie , znajduje się strefa SPA dla gości hotelowych o powierzchni około 1300 m². Oprócz sal konferencyjnych i strefy fitness, w budynku znajduje się również parking oraz trzecia sala koncertowa , Kaistudio 1, która może pomieścić do 170 osób.

Nie tylko wnętrze Elbfilharmonie w Hamburgu jest inspiracją dla zwiedzających. Pofalowana szklana fasada przyciąga wzrok, a spektakularnie ukształtowany dach idealnie komponuje się z otoczeniem niecki portowej.

Koszty konstrukcyjne są równie imponujące, jak wygląd. Ostatecznie planowany budżet w wysokości 77 milionów euro został zwiększony ponad dziesięciokrotnie: prawie 870 milionów euro. I tutaj widzimy jeden z największych punktów spornych , które sprawiły, że projekt budowlany na dużą skalę był tak problematyczny. Ale jak do tego doszło?

Fazy projektu Elbphilharmonie

Aby przedstawić Państwu wszystkie interesujące szczegóły dotyczące budowy Elbfilharmonii , wspólnie omówimy poszczególne etapy budowy. Począwszy od koncepcji , a skończywszy na ukończeniu i otwarciu.

Filharmonia nad Łabą

Pomysł na spektakularną salę koncertową zrodził się na początku 2000 roku. W imieniu miasta Hamburg ogłoszono konkurs architektoniczny na stworzenie nowego symbolu dla hanzeatyckiego miasta.

To było coś wyjątkowego. Celem było stworzenie sali koncertowej wraz z hotelem , która dobrze komponuje się z terenem HafenCity i można ją bezproblemowo zintegrować z dużym projektem HafenCity. Szklana bryła z pofalowanym dachem i fasadą o niepowtarzalnym wzorze, wzniesiona na szczycie zabytkowego magazynu Kailse A. Ten szkic zwyciężył, a ostatecznie zwyciężyło szwajcarskie biuro architektoniczne Herzog & de Meuron.

Wstępne przygotowania do budowy sali koncertowej Elbphilharmonie

Lokalizacja sali koncertowej Elbphilharmonie została wyznaczona przez Kaisperre A w HafenCity. Teraz ważnym było włączenie tego zabytkowego budynku z cegły do ogólnej koncepcji. Wcześniej składowano tu takie towary jak kakao, herbata i tytoń. Teraz konieczne było całkowite wypatroszenie budynku.

Fundament został wzmocniony , aby poddasze mogło niezawodnie podtrzymywać szklaną bryłę jako podstawę. Wstępne analizy podłoża gruntowego wykazały, że magazyn A był pierwotnie posadowiony na palach drewnianych. W celu zwiększenia nośności zastosowano dodatkowe pale żelbetowe.

Mikropale zostały również umieszczone w problematycznych miejscach, w celu specyficznego przeniesienia obciążeń na grunt nośny. Do dalszego zbrojenia płyty fundamentowej wykorzystano dodatkowe podpory i zbrojenia betonowe. W ten sposób Elbfilharmonie stała na twardym gruncie.

Warto również zauważyć, że podczas prac zbrojeniowych wykorzystano hydrauliczny system podnoszenia. Spowodowało to lekkie podniesienie nabrzeża i ustabilizowanie go do momentu zakończenia prac.

Prace wykonawcze w sali koncertowej Elbphilharmonie

Rzeczywisty projekt szklanego korpusu był kilkakrotnie zmieniany. Ostatecznie zdecydowano się na zastosowanie unikalnej szklanej fasady i charakterystycznego, falistego dachu. Filharmonia nad Łabą była jednak czymś wyjątkowym nie tylko z zewnątrz. Cała koncepcja budynku została przemyślana w każdym szczególe , również pod kątem zrównoważonego rozwoju. Elbfilharmonia otrzymała nawet certyfikat „Złoty“ nadany przez Niemieckie Stowarzyszenie Budownictwa Zrównoważonego (DGNB).

Wielka Sala i jej biała powłoka

Jedną z największych innowacji możemy znaleźć we wnętrzu budynku. "Sala Główna" jest sercem całej sali koncertowej. Tutaj akustyka bez wątpienia grała pierwsze skrzypce. W oparciu o Zasadę winnicy powstał prawdziwy wyczyn techniczny.

Sala koncertowa Elbphilharmonie została zbudowana na specjalnej betonowej niecce i do dziś nosi miano najgłębszej sali koncertowej na świecie. Specjalne sprężyste podpory zapewniają izolację akustyczną "pływającej hali". Łącznie 342 stalowe sprężyny w dolnej części i 34 w obszarze dachu zapewniają tłumienie drgań z zewnątrz (na przykład z HafenCity).

Mimo to tłum odwiedzających HafenCity w godzinach koncertów kieruje obok placu bezpośrednio nad wielką salą. Priorytetem jest zapewnienie doskonałej akustyki każdemu z 2100 odwiedzających koncerty w Elbfilharmonie.

Dodatkowo w Sali Wielkiej znajduje się kurtyna akustyczna o powierzchni 200 m². W razie potrzeby można ją zmniejszyć w celu dostosowania akustyki. Nawet wysokość każdego siedziska można indywidualnie regulować.

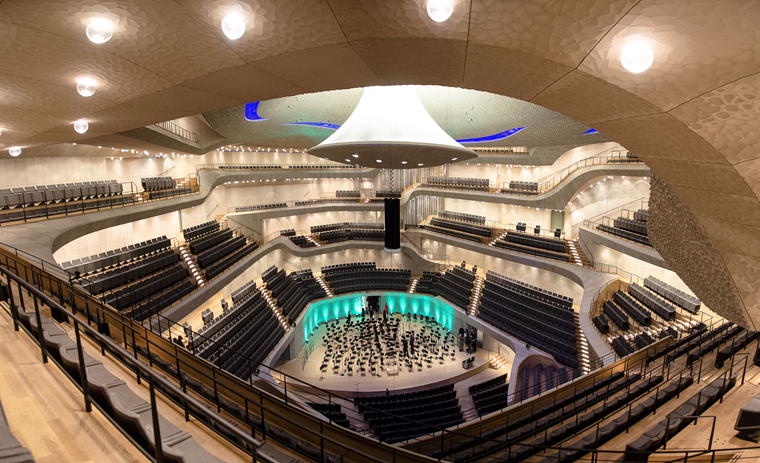

Nowością na skalę światową w Elbfilharmonie jest „biała skóra”. Znajduje się ona na suficie Wielkiej Sali i przypomina od dołu niezliczone rybie łuski. Jest to okładzina o powierzchni 6000 m² składająca się z 10 000 arkuszy włókien gipsowych, które są indywidualnie frezowane , aby zapobiec ewentualnym echom pojawiającym się w każdym zakątku hali. Projekt wykonał japońska firma Yasuhisa Toyota, akustyk.

Żywe fale na szklanej fasadzie sali koncertowej w Elbphilharmonie

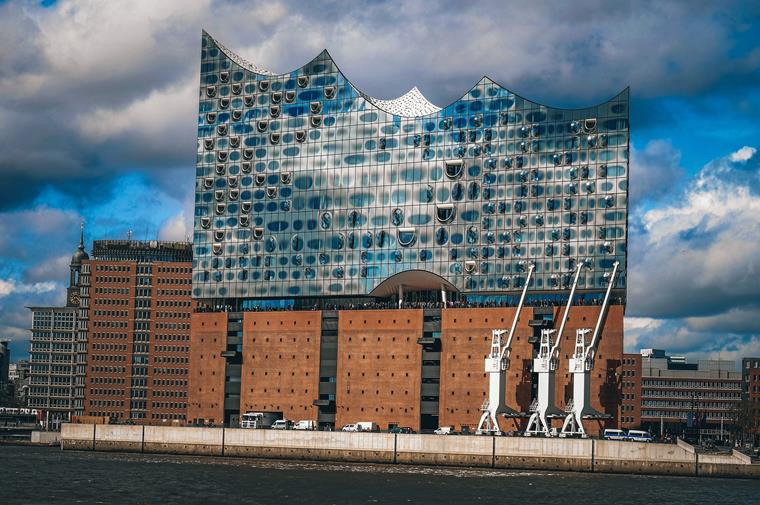

Fasada sali koncertowej Elbphilharmonie stanowiła prawdziwe wyzwanie. Pofalowana konstrukcja powinna nadawać dynamiczny i organiczny wygląd oraz przypominać wody Łaby. W końcu Hamburg jest ściśle związany z tym nadmorskim charakterem.

W zależności od padania światła i zachmurzenia, szklany olbrzym może prawie zniknąć z powodu odbić. Aby osiągnąć ten efekt, odpowiedzialne biuro inżynierskie Werner Sobek zaprojektowało jednowarstwową szklaną fasadę z wykorzystaniem metody elementów konstrukcyjnych.

Wykonalność techniczna była dużym wyzwaniem podczas projektowania konstrukcji. Każda ze szklanych płyt, które miały zostać wstawione w stalową ramę sali koncertowej w Elbphilharmonie, musiała zostać uformowana indywidualnie. Wynik: Ponad 1100 unikalnych obiektów, niektóre z nich mają nawet 4 m szerokości i 5 m wysokości. Sama koszt jednej szklanej płyty to około 72 000 euro.

Każda płyta została dodatkowo nadrukowana niezliczonymi kropkami w kolorze bazaltowej szarości i refleksyjnym chromem. Zapewniło to równą prywatność i ochronę przed słońcem. Fasada budynku Filharmonii pod Łabą odbija około 25% wypromieniowanego ciepła. Światło dzienne wpada do wnętrza, a jednocześnie można podziwiać widok - bezpośrednio na Łabę, HafenCity i historyczną dzielnicę magazynową.

Fasada Elbphilharmonie jest zawsze piękna. Szczególnie imponująca jest jednak zmiana kolorów o zachodzie słońca , kiedy to niepowtarzalny kształt tafli szklanych. Cała fasada jest oświetlona od wewnątrz w kolorze ognistej czerwieni : popularny temat zdjęć.

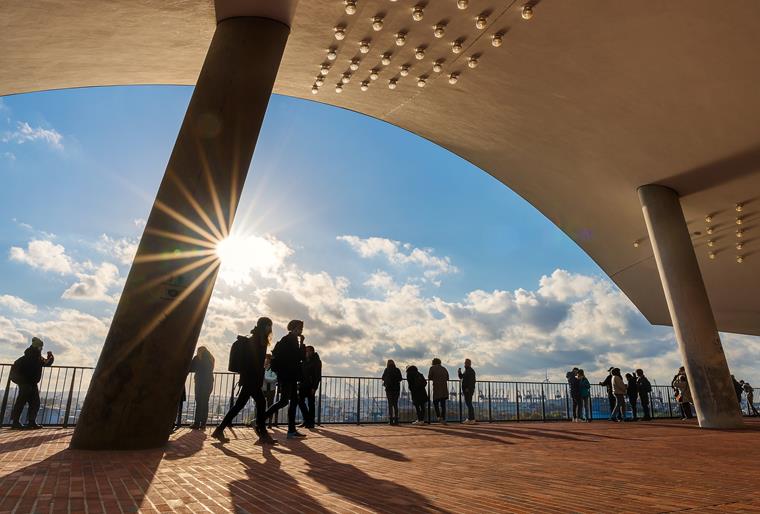

Czy wiecie, że...? Jeśli chcesz odwiedzić Elbfilharmonie podczas wycieczki, dostęp do placu Plaza jest bezpłatny. Chodzi o szerokie złącze, w którym magazyn na nabrzeżu łączy się ze szklaną bryłą na wysokości 41 m. Stamtąd zwiedzający mogą podziwiać 360-stopniową panoramę bezpośrednio na port i miasto. Na pewno warto odwiedzić!

Problemy z budową sali koncertowej Elbphilharmonie

Jedno jest pewne: Elbfilharmonie pozostaje jednym z najbardziej imponujących budynków w historii. Mieszkańcy Hamburga są dumni ze swojego symbolu, ale nie wszystko poszło zgodnie z planem. A w międzyczasie, dobra wola mieszkańców dla Elphi była na krawędzi.

Sala koncertowa Elbphilharmonie: bardziej skomplikowana niż oczekiwano

Kiedy w 2007 roku rozpoczęto budowę, szybko okazało się, że wyzwania techniczne zostały uwzględnione, ale wyraźnie zlekceważone. Po prostu nie było takiego budynku jak Elbfilharmonie.

Zmiany architektoniczne zostały wprowadzone już na etapie budowy sali koncertowej w Elbphilharmonie. Dlatego konieczne były nowe obliczenia. Ponadto, każdy z około 300 odcinków technicznych miał swój własny plan 2D , od konstrukcji szklanej po instalację fasady i instalację elektryczną.

Gdy tylko jedna z firm zmieniła plany dotyczące sali koncertowej Elbfilharmonie, wszystkie inne były zmuszone dostosować swoje plany na tej podstawie. A ponieważ zdarzało się to dość często, w procesie budowy dochodziło do opóźnień.
W rezultacie, umowy musiały zostać przedłużone przy dużych kosztach, a już widać, w jakim kierunku to prowadzi. Pierwotne szacunki budżetowe na rok 2001, wynoszące około 77 milionów euro, nie wystarczały na długo.

Finansowanie sali koncertowej Elbphilharmonie

Przez długi czas nie było wiadomo, kto ma ufundować salę koncertową Elbfilharmonie. Na koniec poinformowano, że w projekcie uczestniczyli zarówno miasto Hamburg, jak i prywatni inwestorzy. Powinno to prowadzić do późniejszych problemów.

W 2005 roku szacunkowe koszty budowy wzrosły do około 114 milionów euro. Wyrażono wstępne obawy, ale pięć lat później nadeszły złe wieści: Całkowity koszt budowy Elbfilharmonie w Hamburgu wyniósł około 800 milionów euro.

Ta kwota utknęła wielu podatników, a powszechna publiczna krytyka wywierała presję na winnych. Aby pokazać złożoność tego projektu, miasto publicznie pokazało model sali koncertowej Elbphilharmonie , zbudowany z ponad 20 000 bloków mocujących.

Doszło nawet do całkowitego wstrzymania budowy sali koncertowej Elbphilharmonie , podczas gdy miasto Hamburg próbowało negocjować z architektami, wykonawcami budowlanymi, a zwłaszcza z prywatnymi inwestorami. Niestety, nie udało się szybko osiągnąć porozumienia w sprawie przejęcia dodatkowych kosztów , dlatego strony zwróciły się do sądu.

Po przeprowadzeniu arbitrażu i długich negocjacjach osiągnięto porozumienie w sprawie sfinansowania dodatkowych kosztów, a budowę kontynuowano. W styczniu 2017 roku nadszedł czas, aby otworzyć Elbphilharmonie Hamburg.

Wniosek w sprawie Elbphilharmonie Hamburg

Pozostaje jedno pytanie: W jaki sposób zaangażowane strony mogły pomylić się w obliczeniach na początku? Odpowiedź jest prosta i odkrywcza. Hala koncertowa Elbphilharmonie od samego początku była bardzo złożonym projektem budowlanym. Integracja nowoczesnej sali koncertowej z istniejącą konstrukcją stanowiła niespotykane wyzwanie.

Ponadto lokalizacja placu budowy nie była idealna: tuż nad wodą. Większość problemów została spowodowana przez zmiany w poszczególnych konstrukcjach Elbfilharmonii, wprowadzone przez architektów po rozpoczęciu budowy.

Możliwość realizacji poszczególnych elementów, takich jak unikatowe szklane płyty fasady, została całkowicie błędnie oszacowana. Ostatecznie projekt taki jak Elbphilharmonie Hamburg nie został wcześniej zrealizowany, a szacunki - pod względem materiału, czasu i złożoności - były znacznie poniżej rzeczywistości.

Ponadto, jak to zwykle bywa w przypadku projektów długoterminowych, wystąpiły wahania ekonomiczne. Rosnące koszty materiałów i robocizny są trudne do przewidzenia w dłuższym okresie czasu. Przy dużym zaangażowaniu architektów i biura inżynierskiego, zaangażowano doświadczonych partnerów projektowych Filharmonii nad Łabami, ale innowacyjne projekty budowlane zawsze pozostają do pewnego stopnia nieprzewidywalne.

Jak widać w przypadku innych dużych projektów budowlanych w Niemczech , na przykład lotniska w Berlinie lub Stuttgarcie 21, branża budowlana jest bardziej niż chętna do podjęcia pewnego ryzyka. Zwłaszcza jeśli chodzi o czas budowy i związane z nią koszty.

Tworzy to fascynujące, unikalne konstrukcje, takie jak Elbphilharmonie Hamburg, z drugiej strony, pożądane byłoby realistyczne planowanie. Aby zrealizować tak duże projekty budowlane w terminie, bezpiecznie i w ramach zaplanowanych kosztów, branża budowlana musi wreszcie zrobić krok naprzód.

Na naszym blogu często omawialiśmy środki niezbędne do osiągnięcia sukcesu w dużych projektach budowlanych: Przejrzystość między sobą i - co bardzo ważne - praca zespołowa. Dzięki cyfryzacji, wspólne planowanie przez wszystkie zaangażowane strony to oszczędność nerwów, czasu i kosztów. Przynajmniej w przypadku, gdy planowanie zostanie ukończone przed rozpoczęciem budowy. Dzięki BIM jest to możliwe w dzisiejszych czasach, tylko trzeba to wdrożyć.
