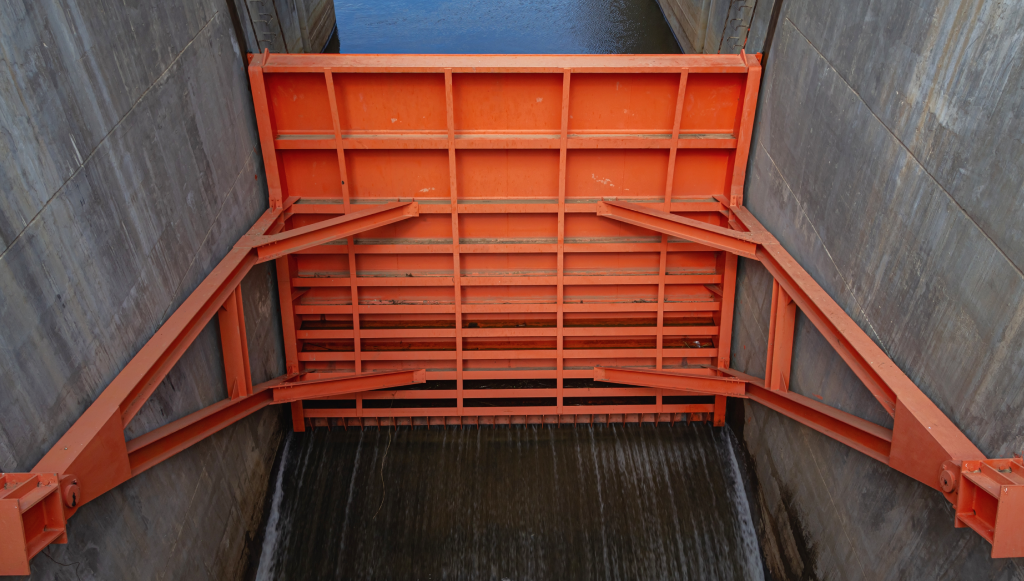

Rozwiązanie dla inżynierii hydrotechnicznej
Produkty polecane do stalowych konstrukcji hydraulicznych

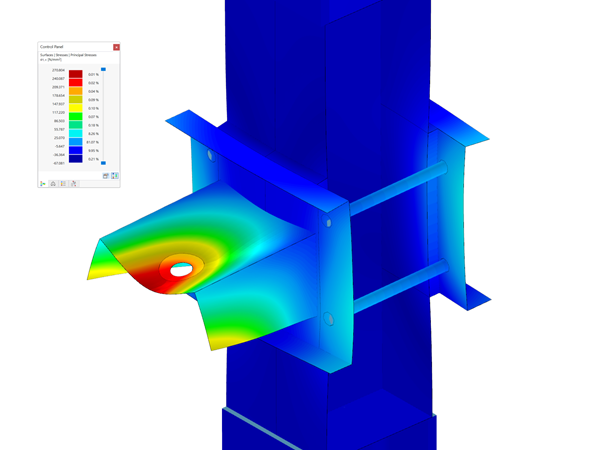

Naprężenia i odkształcenia prętów i powierzchni
Rozszerzenie Analiza naprężeniowo-odkształceniowa przeprowadza ogólną analizę naprężeń poprzez obliczenie istniejących naprężeń i porównanie ich z naprężeniami granicznymi.
Wymiarowanie prętów stalowych zgodnie z różnymi normami
Rozszerzenie Projektowanie konstrukcji stalowych umożliwia sprawdzenie stanu granicznego nośności i użytkowalności prętów stalowych zgodnie z różnymi normami.
Pomoc techniczna i szkolenia
Zapewniamy profesjonalne wsparcie i wiele usług, aby pomóc Państwu w znalezieniu szybkiego i efektywnego rozwiązania dla Państwa projektów.
Wsparcie techniczne | Zespół sprzedaży

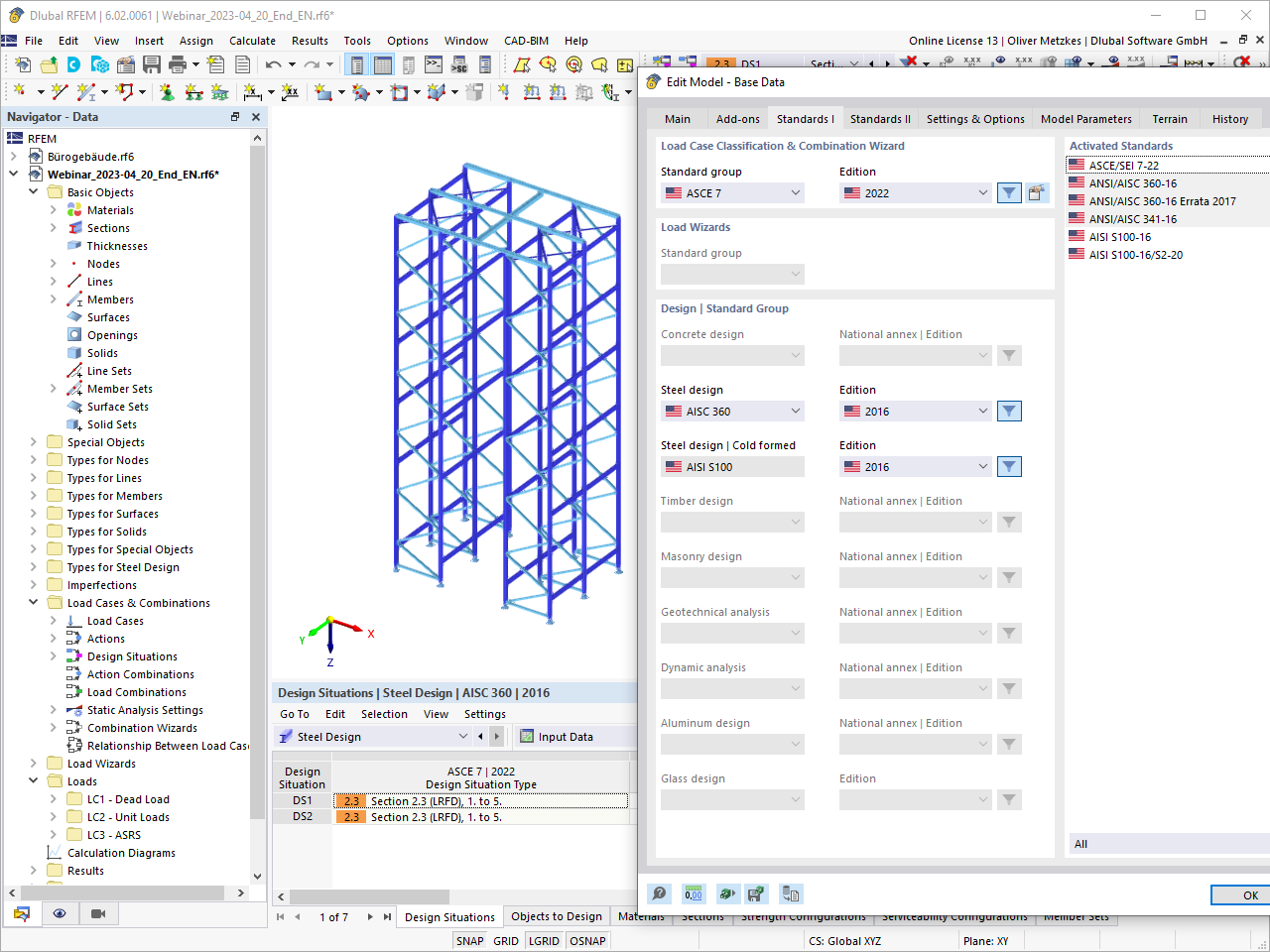

Wymiarowanie prętów stalowych formowanych na zimno zgodnie z AISI S100-16/CSA S136-16 jest dostępne w RFEM 6. Dostęp do obliczeń można uzyskać, wybierając normy „AISC 360” lub „CSA S16” w rozszerzeniu Projektowanie konstrukcji stalowych. Następnie dla obliczeń elementów formowanych na zimno automatycznie wybierane jest „AISI S100” lub „CSA S136”.
Do obliczania sprężystego obciążenia wyboczeniowego pręta program RFEM stosuje metodę DSM. Bezpośrednia metoda wytrzymałości oferuje dwa typy rozwiązań, numeryczne (metoda pasm skończonych) i analityczne (specyfikacja). Krzywą charakterystyczną (sygnaturę) FSM i kształty wyboczenia można wyświetlić w oknie dialogowym Przekroje.

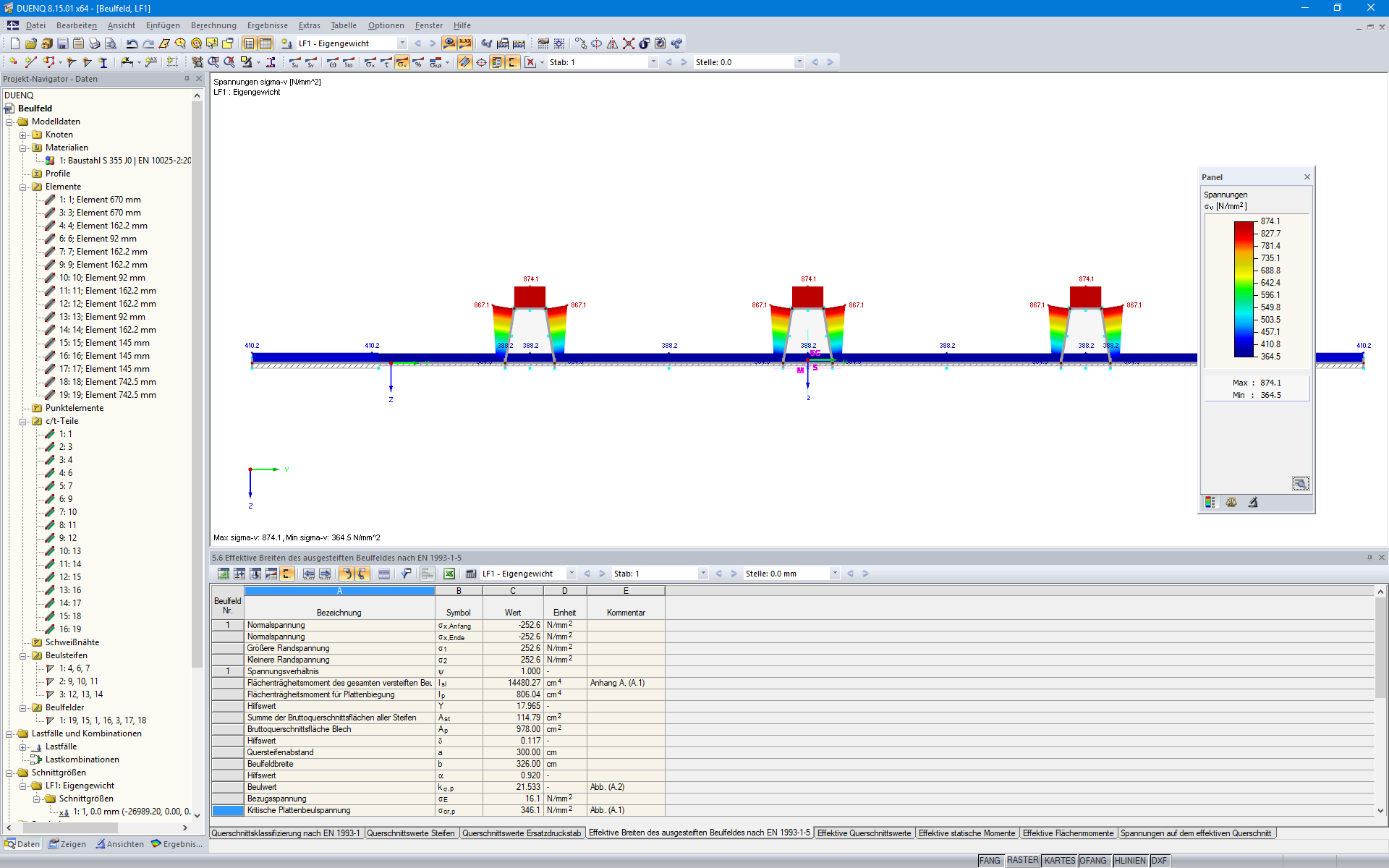

W SHAPE-THIN 8, przekrój efektywny paneli usztywniających można obliczyć zgodnie z EN 1993-1-5, Cl. 4.5.
Naprężenie krytyczne przy wyboczeniu jest obliczane zgodnie z normą EN 1993-1-5, Załącznik A.1 w przypadku paneli wyboczeniowych posiadających co najmniej 3 podłużne elementy usztywniające lub zgodnie z normą EN 1993-1-5, Załącznik A.2 w przypadku paneli wyboczeniowych zawierających jeden lub dwa elementy usztywniające. usztywnienia w strefie ściskanej. Wykonywane są również obliczenia ze względu na wyboczenie skrętne.
W generatorze obciążeń "Importować reakcję podporową" oprócz połączeń typu "Ręcznie" dostępny jest typ połączenia obiektu "Wolne obciążenia". Dzięki tej opcji nie trzeba ręcznie przydzielać reakcji podporowych do określonych węzłów i linii. Siły podporowe połączonego modelu są w tym wariancie przyłożone jako wolne obciążenia.
Za pomocą geometrii typu "Spline z minimalną krzywizną" można generować zakrzywione powierzchnie na podstawie węzłów kontrolnych w środku powierzchni.
Można to wykorzystać na przykład do modelowania powierzchni terenu.
