Oprogramowanie wykorzystujące analizę elementów skończonych (AES)
Metoda Elementów Skończonych (MES)
Metoda Elementów Skończonych (MES) jest jednym z podstawowych narzędzi wspomagania badań naukowych i analiz inżynierskich. MES pozwala na obliczenia złożonych, skomplikowanych zagadnień, które w zasadzie nie można rozwiązać w inny sposób, np. za pomocą obliczeń analitycznych.
W związku z tym, że MES jest zaawansowaną metodą rozwiązywania układów równań różniczkowych, możliwe jest przeprowadzenie analizy elementów skończonych (AES) w różnych dziedzinach fizyki. Analizowany obszar dzieli się myślowo na pewną skończoną liczbę geometrycznie prostych elementów, tzw. elementów skończonych.
W inżynierii strukturalnej, metoda elementów skończonych jest standardową metodą obliczeń inżynierskich dotyczącą konstrukcji płytowych i powłokowych.
Oprogramowanie 3D MES do analizy statyczno -wytrzymałościowej i dynamicznej

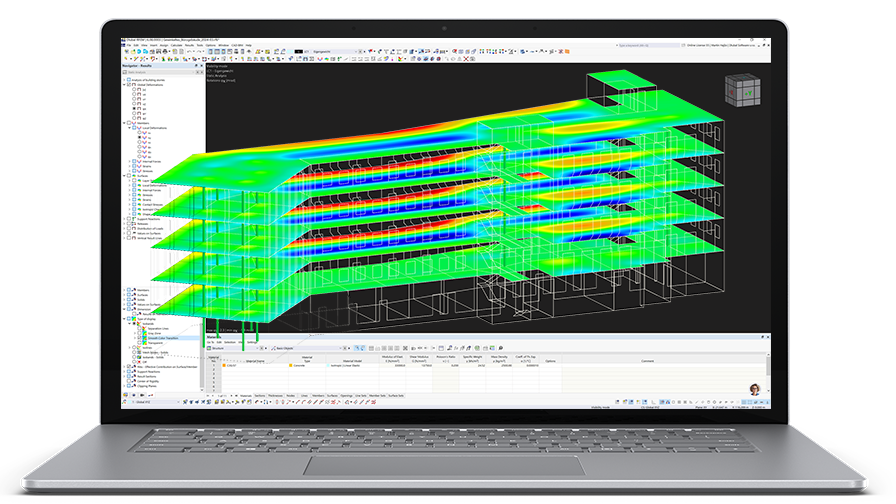

Program RFEM 6 do analizy statyczno-wytrzymałościowej służy do wygodnego stosowania metody elementów skończonych w inżynierii konstrukcyjnej. Zaawansowana technologia wprowadzania danych pozwala na szybkie zapoznanie się i intuicyjne modelowanie prostych i złożonych konstrukcji. RFEM umożliwia analizę statyczno -wytrzymałościową konstrukcji 3D.
RFEM jest podstawą rodziny programów modułowych. Służy do definiowania konstrukcji, materiałów i oddziaływań konstrukcji z płyt, powłok i prętów.
Ponadto w programie RFEM obliczane są siły wewnętrzne i siły podporowe. Program umożliwia również tworzenie konstrukcji kombinowanych oraz modelowanie elementów bryłowych i kontaktowych.
W modułach dodatkowych przeprowadzane jest wymiarowanie elementów wykonanych z różnych materiałów zgodnie z normami.
Rozszerzenia i moduły dodatkowe dla RFEM i RSTAB
Do wymiarowania różnych materiałów, takich jak beton zbrojony i sprężony, stal, aluminium, drewno i szkło, służy wiele wydajnych rozszerzeń i modułów dodatkowych.
Umożliwiają one przeprowadzanie analizy nieliniowej, analizy stateczności i analizy dynamicznej oraz analizy połączeń i procesu znajdowania kształtu dla konstrukcji kablowych i membranowych.
Jakość wyników MES
Programy Dlubal Software zapewniają zrozumiałe obliczenia statyczno -wytrzymałościowe. Nie są one „czarną skrzynką”. jest to zilustrowane w wielu przykładach weryfikacyjnych i objaśnione w metodach obliczeniowych.
Interfejsy do wymiany danych
Oprogramowanie do analizy statyczno -wytrzymałościowej firmy Dlubal można bezproblemowo zintegrować z procesem modelowania informacji o budynku (BIM). Różnorodność interfejsów umożliwia wymianę danych z cyfrowych modeli budynków z programem RFEM lub RSTAB.
Usługa sieciowa (programowalny interfejs) może być wykorzystana do odczytu lub zapisu danych z/do programów RFEM i RSTAB.
Pomoc techniczna i szkolenia
Obsługa klienta jest jednym z fundamentów filozofii firmy Dlubal. Zapewniamy wsparcie w codziennej pracy.
![[EN] Webinarium | Rozwiązywanie problemów i optymalizacja MES w RFEM](/-/media/Images/netgenium/thumbnails/2/9/7/2/5/2972586/2972586.png?la=pl&mw=578&mlid=E9C86008CFEF434BBD8D38E14070B97F&hash=7B338D8D7AEE30D90DB6A93A320FA4DDE5BE2FB6)
Instrukcja online | RFEM 6
Modele do analizy statyczno -wytrzymałościowej do pobrania
Wybieraj modele konstrukcyjne i wykorzystaj je podczas szkoleń lub w swoich projektach.
![[EN] KB 000949 | Ustawienia siatki ES](/-/media/Images/netgenium/thumbnails/x/0/7/0/9/3070976/3070976.png?la=pl&mw=348&mlid=6107A73FCD39491598E82CA40459646D&hash=D48A54B110686D06088E7500F01D22B15511363F)
![[EN] Szkolenia online | RFEM dla studentów | USA | April 21, 2021](/-/media/Images/netgenium/thumbnails/x/0/6/5/0/3065096/3065096.png?la=pl&mw=348&mlid=AE4BED3ECD5D45D7AC9E53F8F08F1EA1&hash=5D819336D7938DF5FB31784E18DF9ADFBC9FC419)
![[EN] T&T 012 | Osobliwości dla podpór węzłowych i liniowych](/-/media/Images/netgenium/thumbnails/x/0/3/3/8/3033815/3033815.png?la=pl&mw=348&mlid=7452D6E9E7D546EFBEAE6763F9AC6F40&hash=75147E140FC9D0650F4AAB7A149A2210C81B7621)
![[EN] Szkolenia online | RFEM dla studentów | Część 1 | 13.04.2021](/-/media/Images/netgenium/thumbnails/x/0/3/3/3/3033308/3033308.png?la=pl&mw=348&mlid=3F81184F3ACE42C9BF669D05DB06CE2B&hash=BFB53D5FED89E1AB16153EAAD5672277A3AA26EA)
![[EN] KB 000738 | Siatka warstw ES dla brył](/-/media/Images/netgenium/thumbnails/x/0/1/6/3/3016382/3016382.png?la=pl&mw=348&mlid=8A62ADC958AE419B8775BA665CADF225&hash=77C162EE8178237B1BF157496DEDC2F4618387D4)
![[EN] KB 000748 | Wymiarowanie powierzchni z wykorzystaniem sił wewnętrznych bez komponentu żebra ...](/-/media/Images/netgenium/thumbnails/3/0/1/3/5/3013524/3013524.png?la=pl&mw=348&mlid=30C9D3FE98A94EE2A4235F07172F9E90&hash=3B2602127179D9C1C3D11AB85F8995A7ED3D406B)
Podejścia modelowe dla połączeń śrubowych i łożysk otworowych według MES
W celu bardziej szczegółowego zbadania połączeń shear / otwory łożyskowe lub ich bezpośredniego otoczenia istotną rolę odgrywa definicja nieliniowego problemu z kontaktem.
Wymuszone odkształcenie liniowe
Wymuszone odkształcenia liniowe w RFEM mogą być zdefiniowane dla podpartych linii. Za pomocą tej funkcji można na przykład symulować posadowienie fundamentu.
Ponadto dla linii można zdefiniować obrót wymuszony.
- Jak działa model materiałowy "Ortotropowy plastyczny" w programie RFEM?
- Dlaczego membrana jest tak mocno zwężona podczas znajdowania kształtu? Uzyskuję bardzo duże wartości odkształceń.
- Czy modele i prezentacje z Info Day 2018 są ogólnie dostępne i czy możecie mi je przysłać?
- W RF ‑ CONCRETE Surfaces uzyskuję dużą ilość zbrojenia w stosunku do ramienia dźwigni, która jest prawie zerowa. Jak powstaje tak małe ramię dźwigni sił wewnętrznych?
- Jak mogę wyświetlić naprężenia membranowe w wynikach RF ‑ STEEL Surfaces?
- Podczas konwersji z ręcznej definicji powierzchni zbrojenia na automatyczne rozmieszczenie zbrojenia zgodnie z Oknem 1.4, wynik obliczeń odkształceń różni się, mimo że zbrojenie podstawowe nie zostało zmodyfikowane. Jaki jest powód tej zmiany?
- Chciałbym zdefiniować podporę liniową z nieefektywnym rozciąganiem i przyłożyć siłę rozciągającą do tej linii za pomocą podpory węzłowej. Dlaczego do podpory liniowej nadal działa siła rozciągająca?
- Dlaczego w rozkładzie sił wewnętrznych pojawia się nieciągły obszar? W obszarze podpartej linii siła tnąca VEd wykazuje skok, który nie wydaje się być prawdopodobny.
- W jaki sposób można tworzyć rozkładowe kombinacje obciążenia stałego w kontekście znajdowania kształtu?
- Gdzie mogę znaleźć szczegółowe informacje na temat ortotropii, o której mowa w instrukcji?
