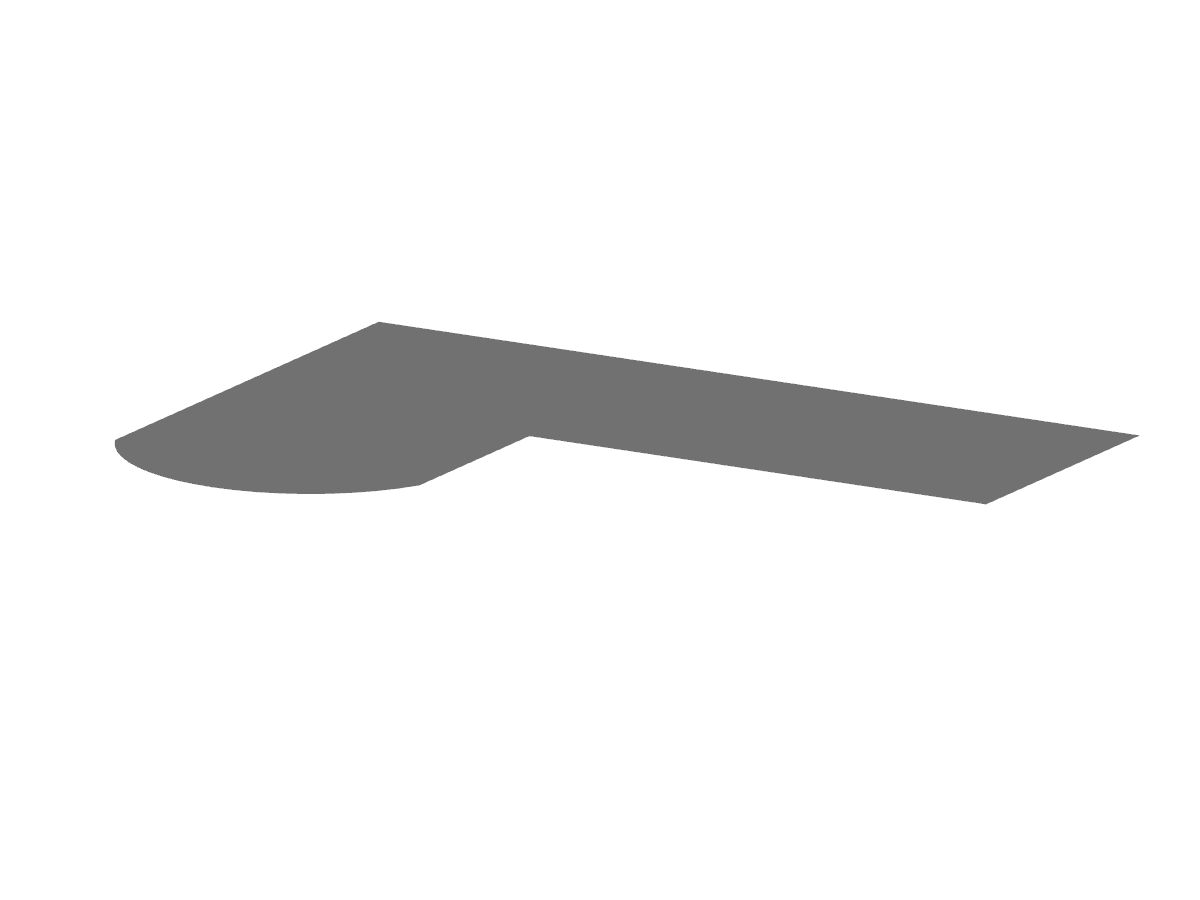

- RFEM 5 - Tutorial dla początkujących | 005 Wprowadzanie modelu - przekroje, pręty i słupy

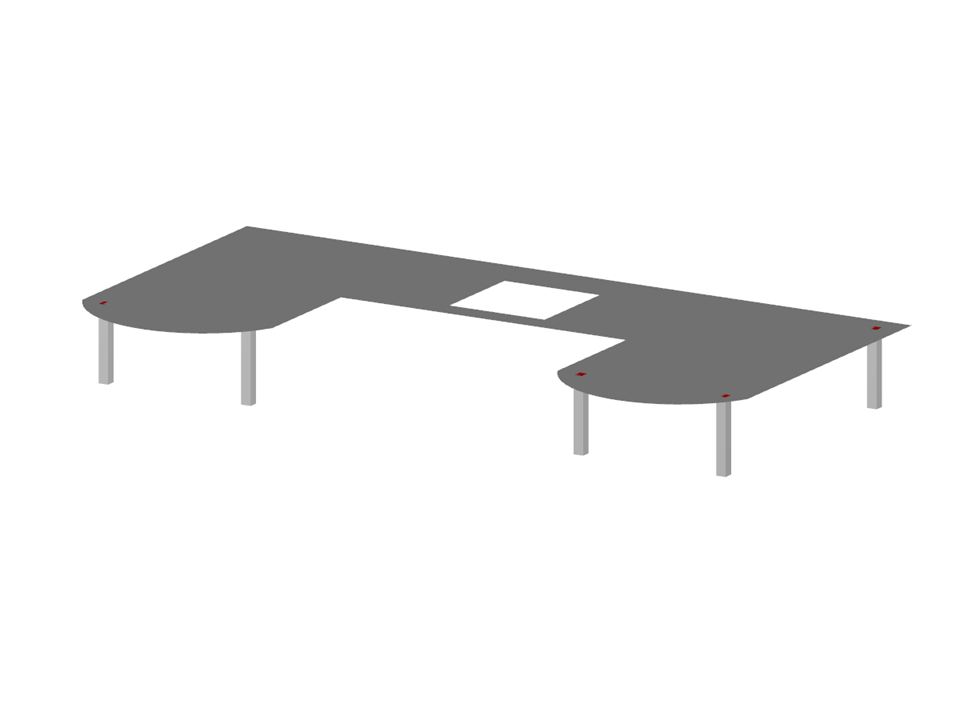

RFEM 5 dla początkujących | 005 Przekroje i słupy
| Liczba węzłów | 30 |
| Liczba linii | 22 |
| Liczba prętów | 6 |
| Liczba powierzchni | 3 |
| Ciężar całkowity | 223,654 t |
| Wymiarowanie | 28,000 x 14,500 x 3,000 m |
| Wersja programu | 5.21.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
