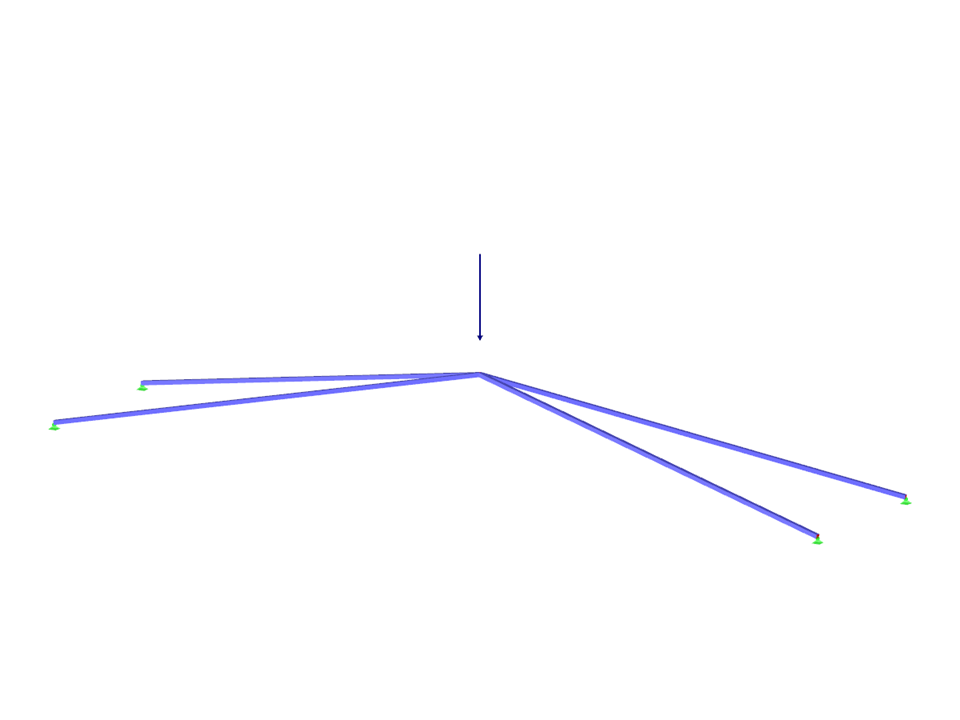

Konstrukcja składa się z czterech prętów kratownicowych, osadzonych w podporach przegubowych. Konstrukcja jest obciążona siłą skupioną lub alternatywnie poprzez wymuszone odkształcenie węzłowe powyżej krytycznego punktu granicznego, w przypadku wystąpienia przeskoku. Wymuszone odkształcenie węzłowe jest używane w programach RFEM 5 i RSTAB 8 do uzyskania pełnej ścieżki równowagi przebicia. Ciężar własny jest pomijany w tym przykładzie. Określ zależność między rzeczywistą siłą obciążającą a ugięciem z uwzględnieniem analizy dużych deformacji. Oceń współczynnik obciążenia przy danych ugięciach.
Przykład weryfikacji 000200 | 3
| Liczba węzłów | 5 |
| Liczba prętów | 4 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,053 t |
| Wymiarowanie | 5,133 x 1,069 x 0,535 m |
| Wersja programu | 8.16.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
