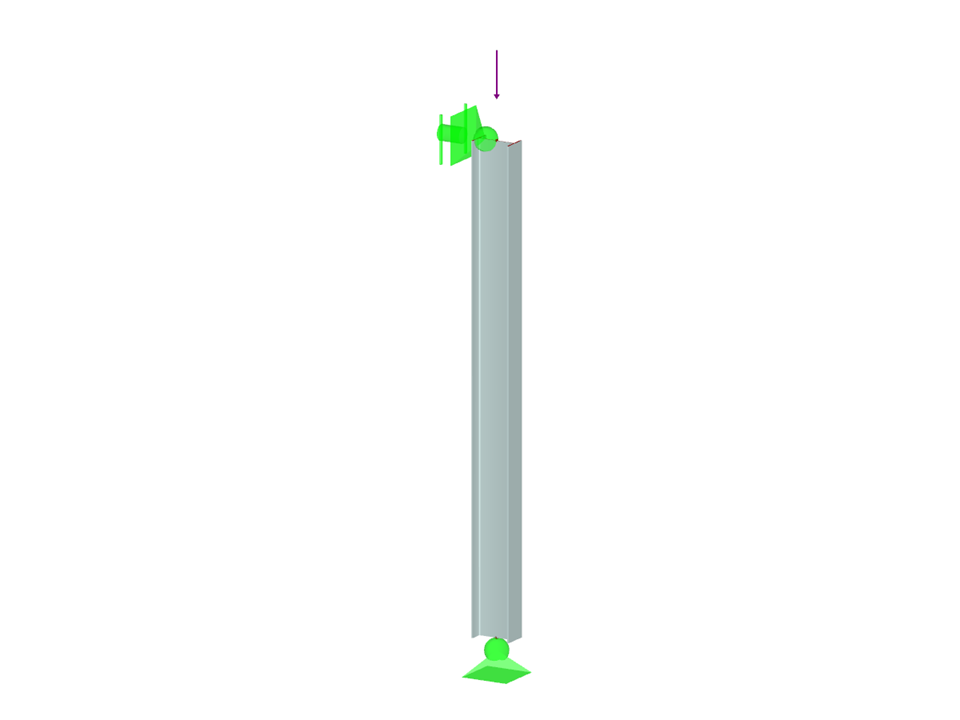

Określ dopuszczalną wytrzymałość na ściskanie osiowe belki o długości 2,2 m, o różnych przekrojach, wykonanej ze stopu 6061-T6 i zabezpieczonej bocznie w celu uniknięcia wyboczenia względem słabej osi, zgodnie z Aluminium Design Manual (Podręcznik projektowania konstrukcji aluminiowych) 2015.
5 gwiazdek | 0 | |
4 gwiazdki | 0 | |
3 gwiazdki | 0 | |
2 gwiazdki | 0 | |
1 gwiazdka | 0 |
Przykład weryfikacji 001007 | 2
Liczba węzłów | 2 |
Liczba linii | 1 |
Liczba prętów | 1 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 0,023 t |
Wymiarowanie | 0,122 x 0,122 x 2,560 m |
Wersja programu | 5.18.00 |
