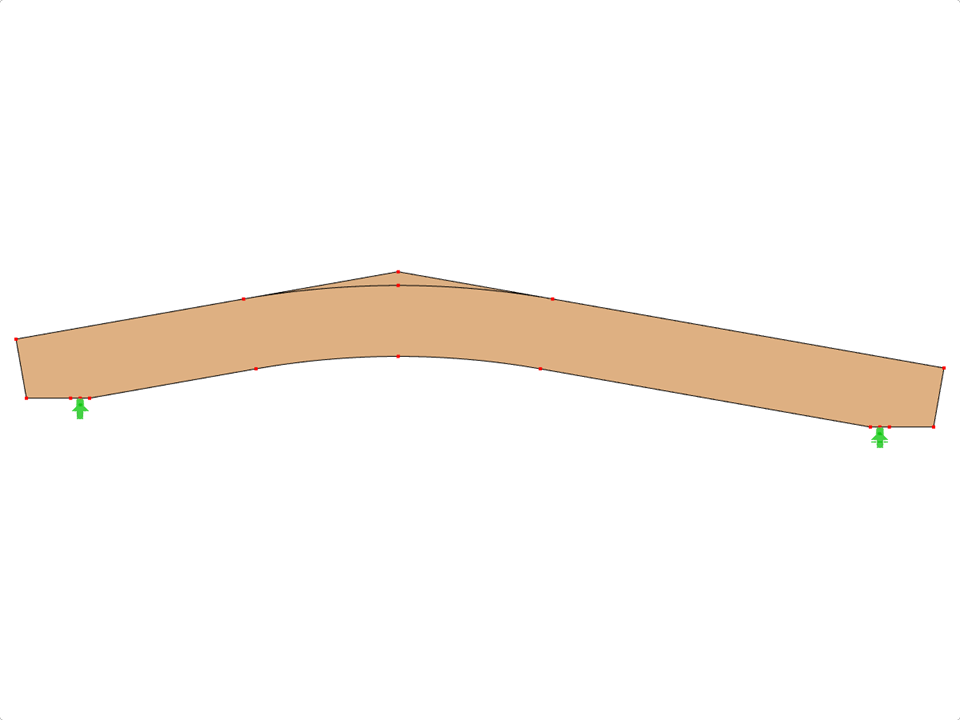

Belka z drewna klejonego | Skośny, zakrzywiony | Stała wysokość | Asymetryczne | Poziome wsporniki | Z luźnym klinem kalenicowym
GLB0517 | Belka z drewna klejonego warstwowo
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 17 |
| Liczba linii | 16 |
| Liczba prętów | 0 |
| Liczba powierzchni | 2 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 1,785 t |
| Wymiarowanie | 17,000 x 2,845 x 0,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Funkcja produktu
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
Chcesz obliczyć belki zakrzywione (na przykład wykonane z drewna klejonego warstwowo)? W tym celu można użyć różnych rozkładów przekroju dla prętów:
- Zakrzywiona
- Dźwigar zakrzywiony o stałej wysokości
- Dźwigar zakrzywiony o zmiennej wysokości
- Belka o zmiennym przekroju | Paraboliczny
Dla podpór obliczeniowych można uwzględnić redukcję siły tnącej. Umożliwia to przeprowadzenie kontroli ścinania z decydującą siłą tnącą w odległości wysokości belki od krawędzi podpory.
