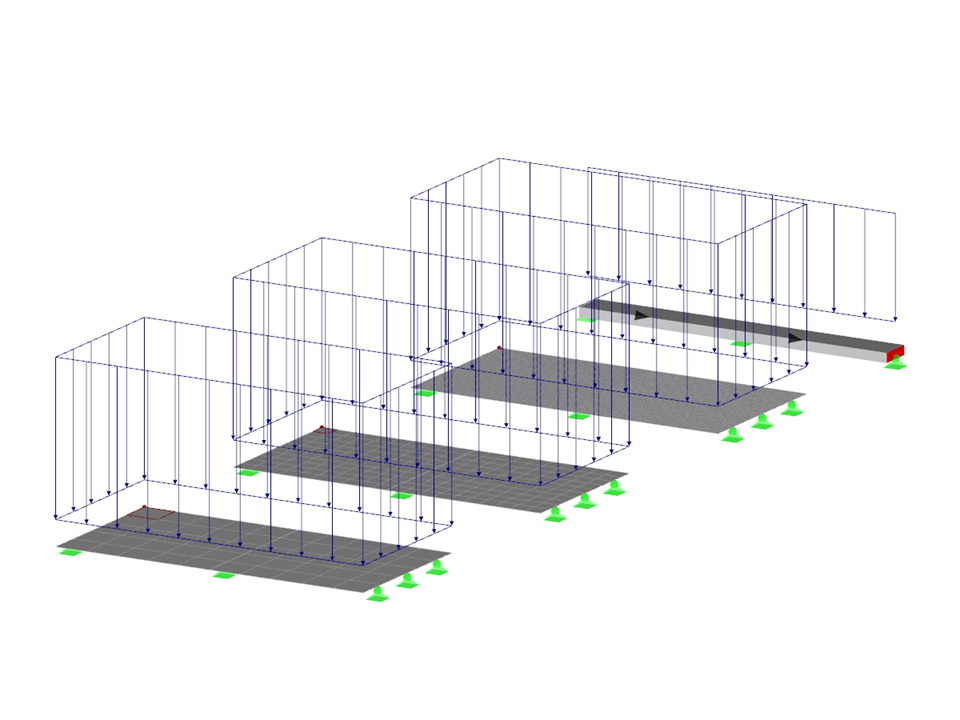

Przykład powierzchni ciągłej i belki ciągłej
| Liczba węzłów | 21 |
| Liczba linii | 23 |
| Liczba prętów | 2 |
| Liczba powierzchni | 3 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 111,791 t |
| Wymiarowanie | 10,363 x 0,000 x 19,202 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
