Instrukcja online programu RFEM | Powierzchnie

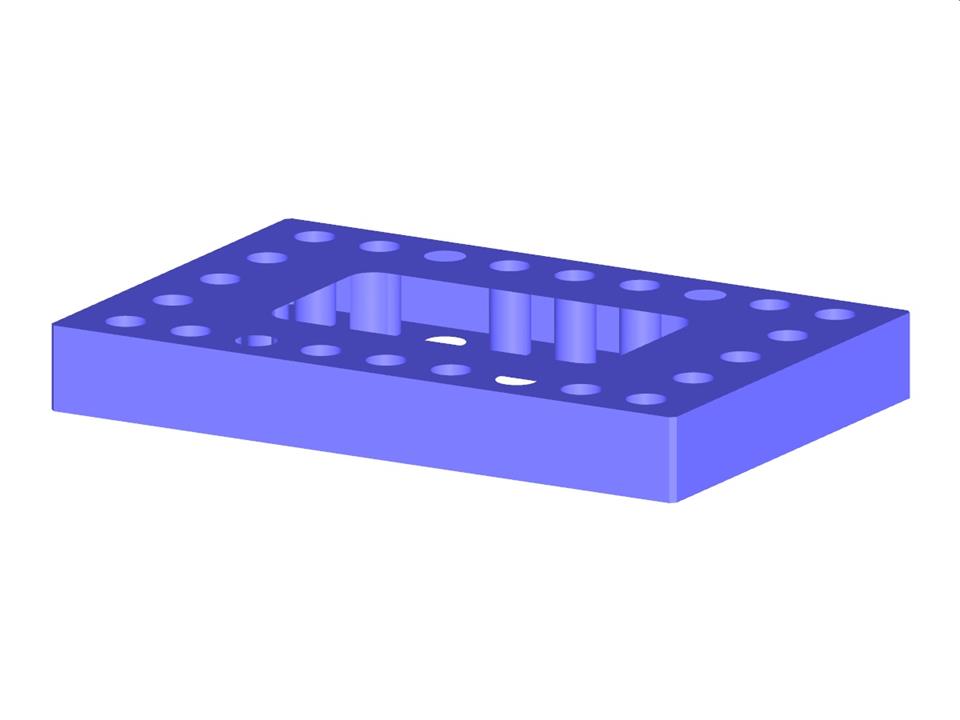

Przeniesienie 1
| Liczba węzłów | 264 |
| Liczba linii | 208 |
| Liczba prętów | 0 |
| Liczba powierzchni | 62 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,006 t |
| Wymiarowanie | 0,650 x 0,080 x 0,430 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Funkcja produktu
Funkcja produktu
Funkcja produktu
Funkcja produktu
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
- Obliczanie pięciu typów systemów sejsmicznych (SFRS) obejmuje specjalny rama na momenty (SMF), rama na momenty pośrednie (IMF), rama na momenty zwykłe (OMF), rama zwykła stężona koncentrycznie (OCBF) oraz rama specjalna stężona koncentrycznie (SCBF) )
- Sprawdzenie ciągliwości stosunku szerokości do grubości środników i pasów
- Obliczanie wymaganej wytrzymałości i sztywności dla stężenia stateczności belek
- Obliczanie maksymalnego rozstawu stężeń stateczności belek
- Obliczanie wymaganej wytrzymałości w miejscach przegubów dla stężenia stateczności belek
- Obliczenia wymaganej wytrzymałości słupa z opcją pominięcia wszystkich momentów zginających, ścinania i skręcania dla stanu granicznego rezerwy
- Warunek projektowy smukłości słupa i stężenia
Wynik obliczeń sejsmicznych jest podzielony na dwie sekcje: wymagania dotyczące prętów i połączeń.
"Wymagania sejsmiczne" zawierają Wymaganą wytrzymałość na zginanie i Wymaganą wytrzymałość na ścinanie połączenia belka-słup dla ram sprężystych. Są one wyszczególnione w zakładce 'Połączenia ram momentowych według prętów'. W przypadku ram stężonych w zakładce 'Połączenie stężone według pręta' podawana jest Wymagana wytrzymałość połączenia na rozciąganie oraz Wymagana wytrzymałość połączenia na ściskanie stężeń.
Przeprowadzone kontrole obliczeń są przedstawiane w tabelach. W szczegółach kontroli obliczeń w przejrzysty sposób przedstawione są wzory i odniesienia do normy.
W module Projektowanie konstrukcji betonowych umożliwia przeprowadzanie obliczeń sejsmicznych prętów stalowych zgodnie z AISC 341-16.
W tym celu dostępnych jest pięć typów systemów SFRS (Seismic Force-Resisting Systems).
Program główny
Nowa generacja oprogramowania wykorzystującego MES służy do analizy statyczno -wytrzymałościowej 3D prętów, powierzchni i brył.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji stalowych umożliwia sprawdzenie stanu granicznego nośności i użytkowalności prętów stalowych zgodnie z różnymi normami.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Rozszerzenie
Dzięki rozszerzeniu Połączenia stalowe dla RFEM można analizować połączenia stalowe przy użyciu modelu ES. Modelowanie przebiega w pełni automatycznie w tle i może być kontrolowane przez użytkownika dzięki prostemu oraz intuicyjnemu wprowadzaniu elementów.
Rozszerzenie
Rozszerzenie Skręcanie skrępowane (7 stopni swobody) umożliwia uwzględnienie deplanacji przekroju jako dodatkowego stopnia swobody podczas wymiarowania prętów.
Rozszerzenie
Rozszerzenie Nieliniowe zachowanie materiału umożliwia uwzględnienie w programie RFEM nieliniowości materiałowych (np. izotropowy plastyczny, ortotropowy plastyczny, izotropowy z uszkodzeniem).
Rozszerzenie
Rozszerzenie Stateczność konstrukcji przeprowadza analizę stateczności konstrukcji.
Rozszerzenie
Rozszerzenie Analiza etapów budowy (CSA) umożliwia uwzględnienie procesu budowy konstrukcji (prętowych, powierzchniowych i bryłowych) w programie RFEM.
Rozszerzenie
Daje możliwość uwzględnienia zmiennego w czasie zachowania materiału w przypadku prętów. Długotrwałe efekty takie jak pełzanie, skurcz i starzenie w zależności od konstrukcji mogą wpływać na rozkład sił wewnętrznych.
Rozszerzenie
Rozszerzenie Form-Finding znajduje optymalny kształt prętów poddanych działaniu sił osiowych i modeli powierzchniowych obciążonych rozciąganiem membranowym. Kształt jest określany na podstawie równowagi między siłą osiową pręta lub naprężeniem membranowym, a istniejącymi warunkami brzegowymi.
Rozszerzenie
Rozszerzenie Analiza modalna umożliwia obliczanie wartości własnych, częstotliwości i okresów drgań własnych dla modeli prętowych, powierzchniowych i bryłowych.
Rozszerzenie
Za pomocą rozszerzenia Analiza pushover można przeanalizować oddziaływania sejsmiczne na konkretny budynek, a tym samym ocenić, czy jest on w stanie wytrzymać trzęsienie ziemi.
Rozszerzenie
Informacje o kondygnacjach i całym modelu (środek ciężkości) są wyświetlane w tabelach i grafice.
Rozszerzenie
Rozszerzenie Analiza naprężeniowo-odkształceniowa przeprowadza ogólną analizę naprężeń poprzez obliczenie istniejących naprężeń i porównanie ich z naprężeniami granicznymi.
Program główny
Nowoczesny program do analizy statyczno-wytrzymałościowej 3D jest odpowiedni do analizy statyczno-wytrzymałościowej i dynamicznej konstrukcji szkieletowych, a także do wymiarowania betonu, stali, drewna i innych materiałów.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji stalowych umożliwia sprawdzenie stanu granicznego nośności i użytkowalności prętów stalowych zgodnie z różnymi normami.
Rozszerzenie
Rozszerzenie Stateczność konstrukcji przeprowadza analizę stateczności konstrukcji.
Rozszerzenie
Rozszerzenie Analiza naprężeniowo-odkształceniowa przeprowadza ogólną analizę naprężeń poprzez obliczenie istniejących naprężeń i porównanie ich z naprężeniami granicznymi.
Rozszerzenie
Rozszerzenie Skręcanie skrępowane (7 stopni swobody) umożliwia uwzględnienie deplanacji przekroju jako dodatkowego stopnia swobody podczas obliczania prętów.
Rozszerzenie
Rozszerzenie Analiza modalna umożliwia obliczanie wartości własnych, częstotliwości i okresów drgań własnych dla modeli prętowych, powierzchniowych i bryłowych.
Rozszerzenie
Za pomocą rozszerzenia Analiza pushover można przeanalizować oddziaływania sejsmiczne na konkretny budynek, a tym samym ocenić, czy jest on w stanie wytrzymać trzęsienie ziemi.
Rozszerzenie
Rozszerzenie Powierzchnie wielowarstwowe umożliwia definiowanie wielowarstwowych konstrukcji powierzchniowych. Obliczenia można przeprowadzić z połączeniem ścinanym lub bez.
Rozszerzenie
Ponadto, rozszerzenie oszacowuje koszty modelu lub emisję CO2 poprzez określenie kosztów jednostkowych lub emisji według definicji materiału dla modelu konstrukcyjnego.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia różne kontrole obliczeń zgodnie z międzynarodowymi normami. Możliwe jest projektowanie prętów, powierzchni i słupów, a także przeprowadzanie analizy przebicia i odkształcenia.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji drewnianych umożliwia sprawdzenie stanu granicznego nośności, użytkowalności i odporności ogniowej prętów drewnianych zgodnie z różnymi normami.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji murowych dla RFEM umożliwia wymiarowanie konstrukcji murowych przy użyciu metody elementów skończonych. Został on opracowany w ramach projektu badawczego DDMaS - Digitalizacja wymiarowania konstrukcji murowych. Model materiałowy przedstawia nieliniowe zachowanie połączenia cegła-zaprawa w postaci modelowania w skali makro.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji aluminiowych umożliwia sprawdzanie stanu granicznego nośności i użytkowalności aluminiowych prętów zgodnie z różnymi normami.
Rozszerzenie
Ponadto, rozszerzenie oszacowuje koszty modelu lub emisję CO2 poprzez określenie kosztów jednostkowych lub emisji według definicji materiału dla modelu konstrukcyjnego.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia różne kontrole obliczeń prętów i słupów zgodnie z międzynarodowymi normami.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji drewnianych umożliwia sprawdzenie stanu granicznego nośności, użytkowalności i odporności ogniowej prętów drewnianych zgodnie z różnymi normami.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji aluminiowych umożliwia sprawdzanie stanu granicznego nośności i użytkowalności aluminiowych prętów zgodnie z różnymi normami.
Rozszerzenie
Dokładne określenie warunków gruntowych znacząco wpływa na jakość analizy statyczno-wytrzymałościowej budynków.
