Instrukcja online programu RFEM | Powierzchnie

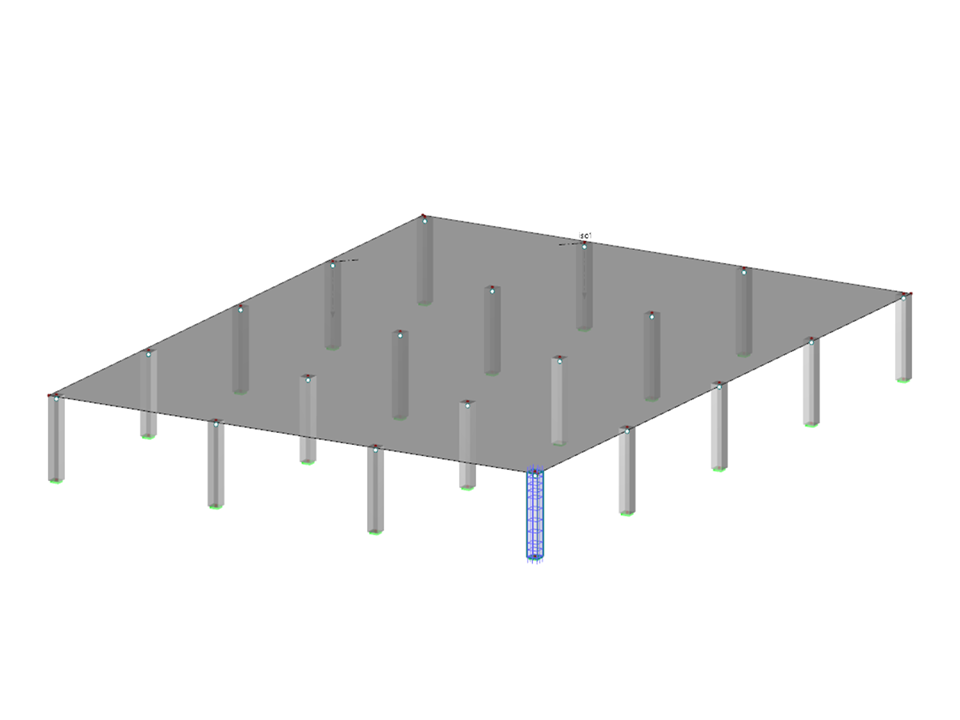

płyta z betonu zbrojonego
| Liczba węzłów | 44 |
| Liczba linii | 24 |
| Liczba prętów | 20 |
| Liczba powierzchni | 1 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 370,149 t |
| Wymiarowanie | 20,660 x 3,000 x 27,410 m |
