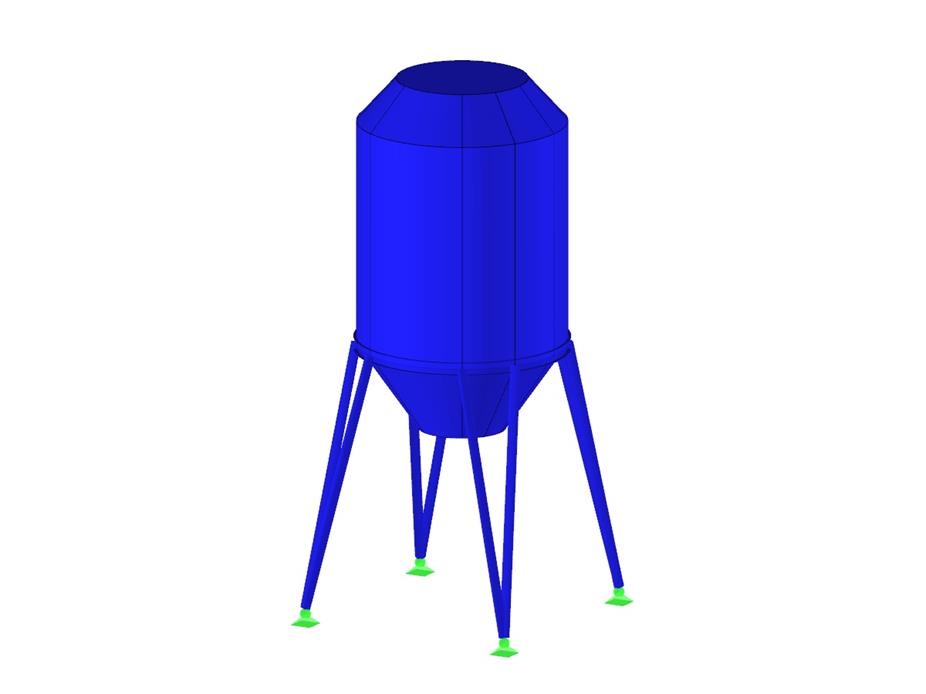

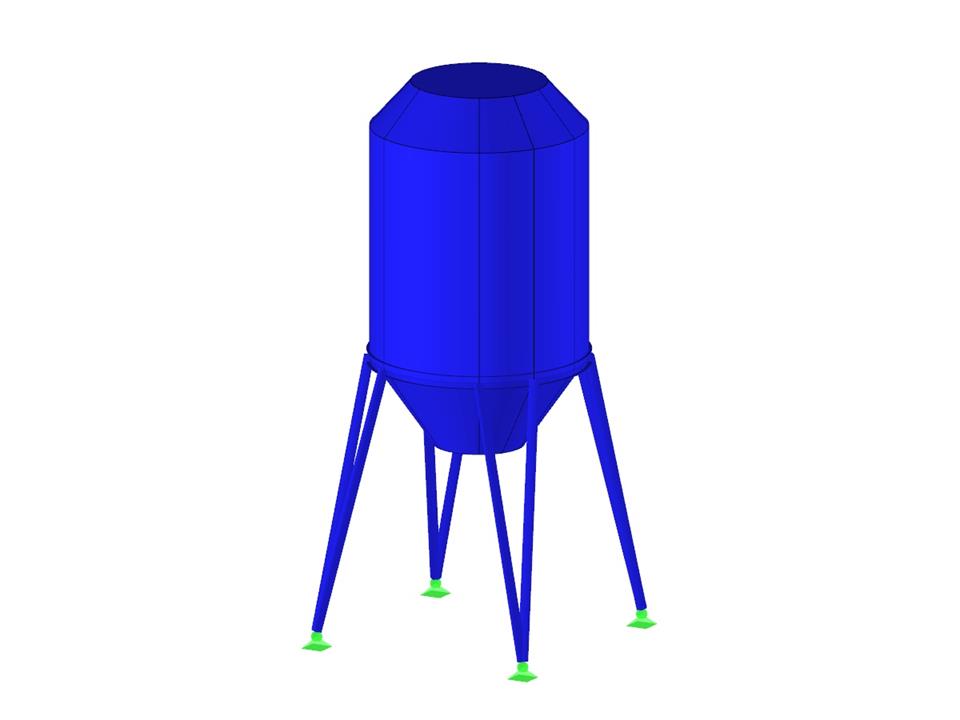

Stalowy silos
| Liczba węzłów | 86 |
| Liczba linii | 78 |
| Liczba prętów | 18 |
| Liczba powierzchni | 32 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 12,414 t |
| Wymiarowanie | 5,924 x 6,008 x 12,565 m |
| Wersja programu | 5.23.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
