Instrukcja online programu RFEM | Powierzchnie

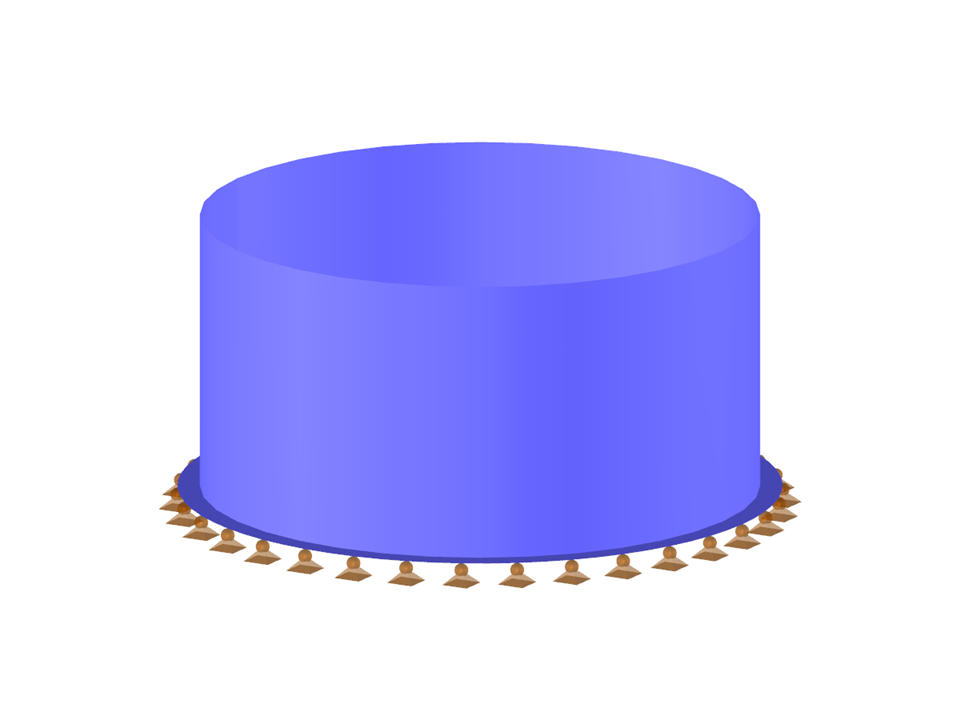

Silos
| Liczba węzłów | 10 |
| Liczba linii | 2 |
| Liczba prętów | 0 |
| Liczba powierzchni | 2 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 7,191 t |
| Wymiarowanie | 10,800 x 5,000 x 10,800 m |
