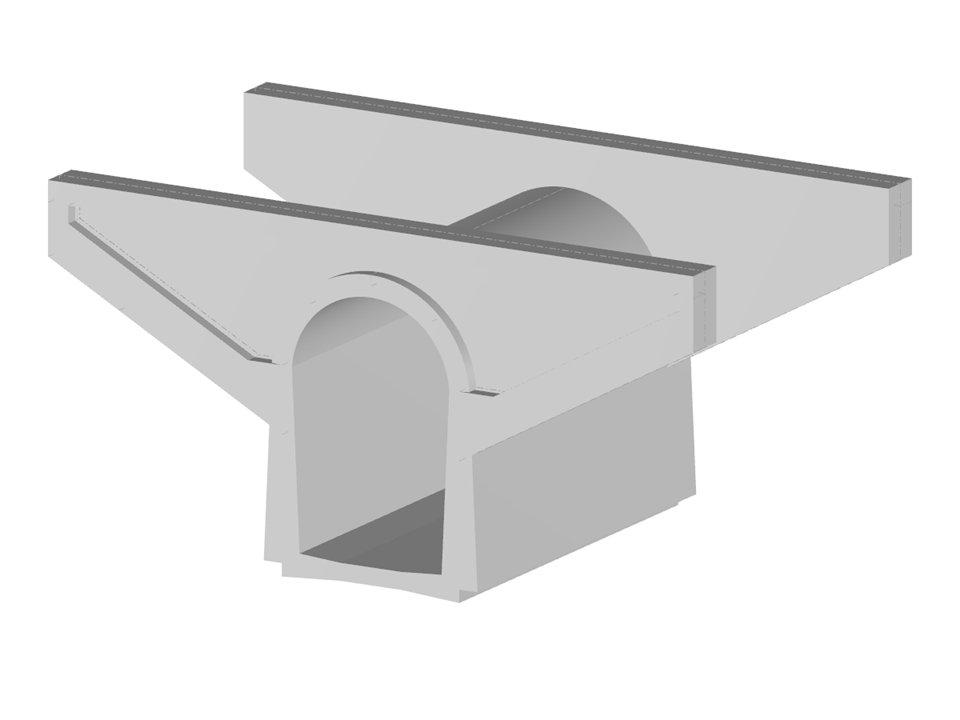

przepust
(C) Ingenieurbüro für Tragwerksplanung Rostock
Culvert
| Liczba węzłów | 53 |
| Liczba linii | 61 |
| Liczba powierzchni | 15 |
| Ilość przypadków obciążenia | 7 |
| Ilość KO | 10 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 57,880 t |
| Wymiarowanie | 8,000 x 5,750 x 3,870 m |
| Wersja programu | 5.07.00 |
