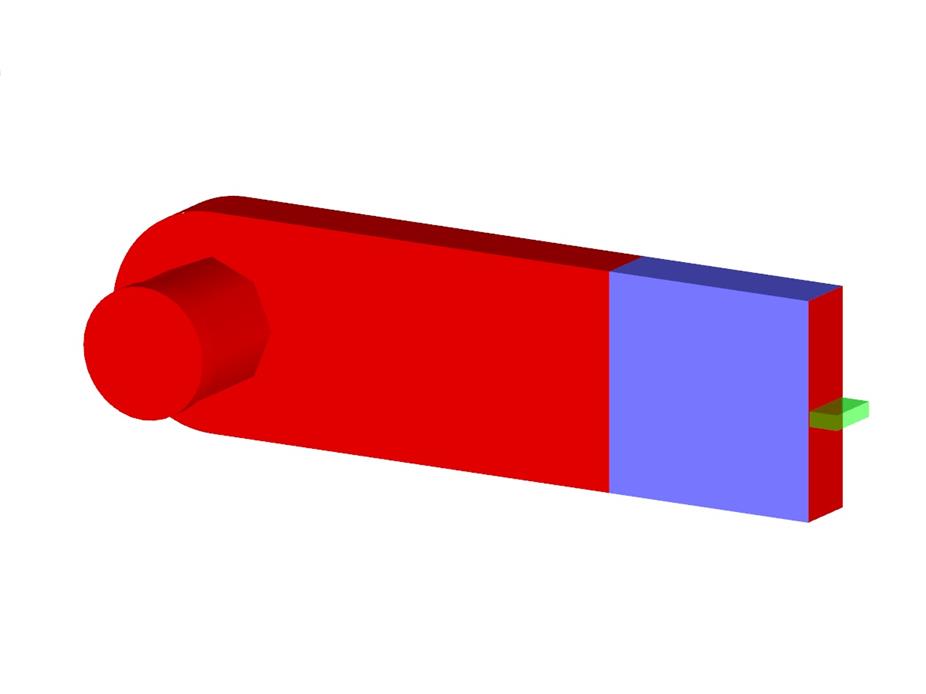

Stalowa płyta ze śrubami
| Liczba węzłów | 40 |
| Liczba linii | 29 |
| Liczba prętów | 1 |
| Liczba powierzchni | 21 |
| Ilość brył | 7 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,011 t |
| Wymiarowanie | 0,493 x 0,243 x 0,243 m |
| Wersja programu | 5.23.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
