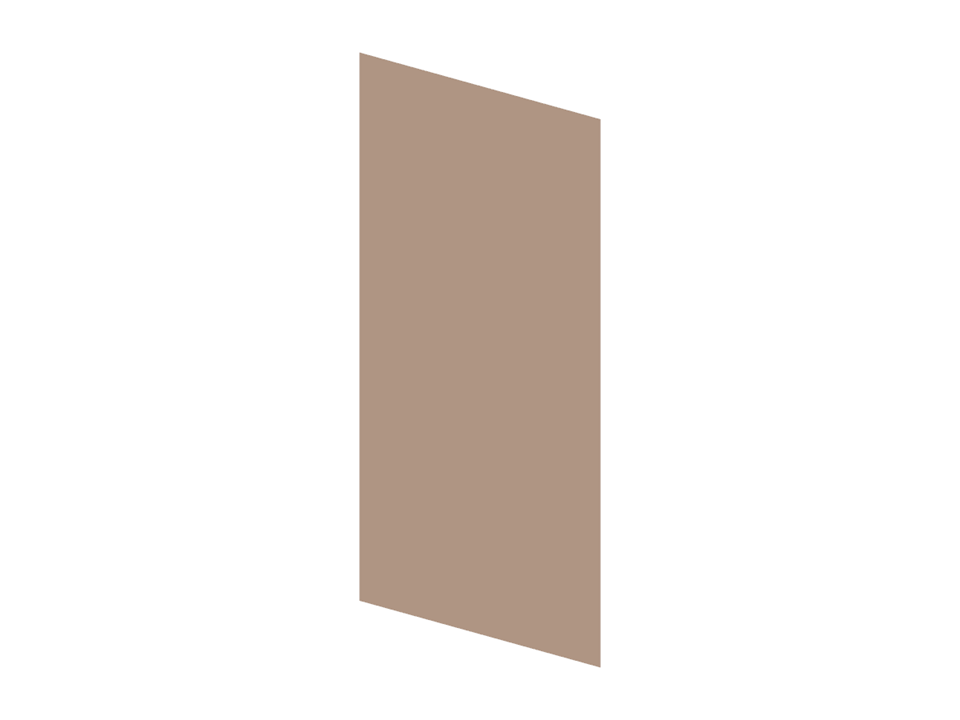

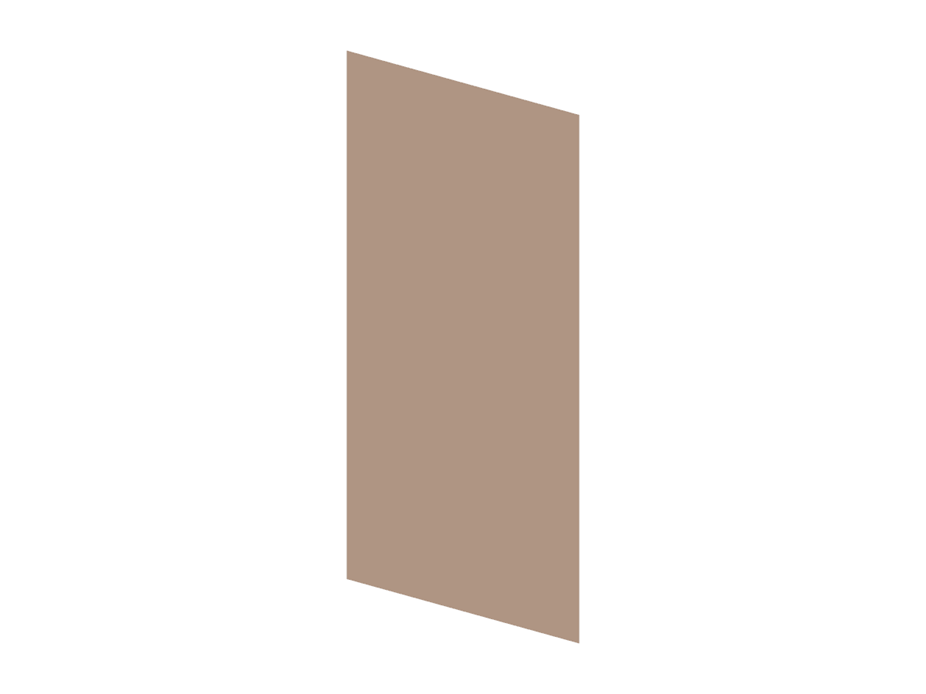

Powierzchnia do modelowania nadproży murowanych
| Liczba węzłów | 4 |
| Liczba linii | 4 |
| Liczba powierzchni | 1 |
| Ciężar całkowity | 0,003 t |
| Wymiarowanie | 0,000 x 0,115 x 0,240 m |
| Wersja programu | 5.22.01 |
