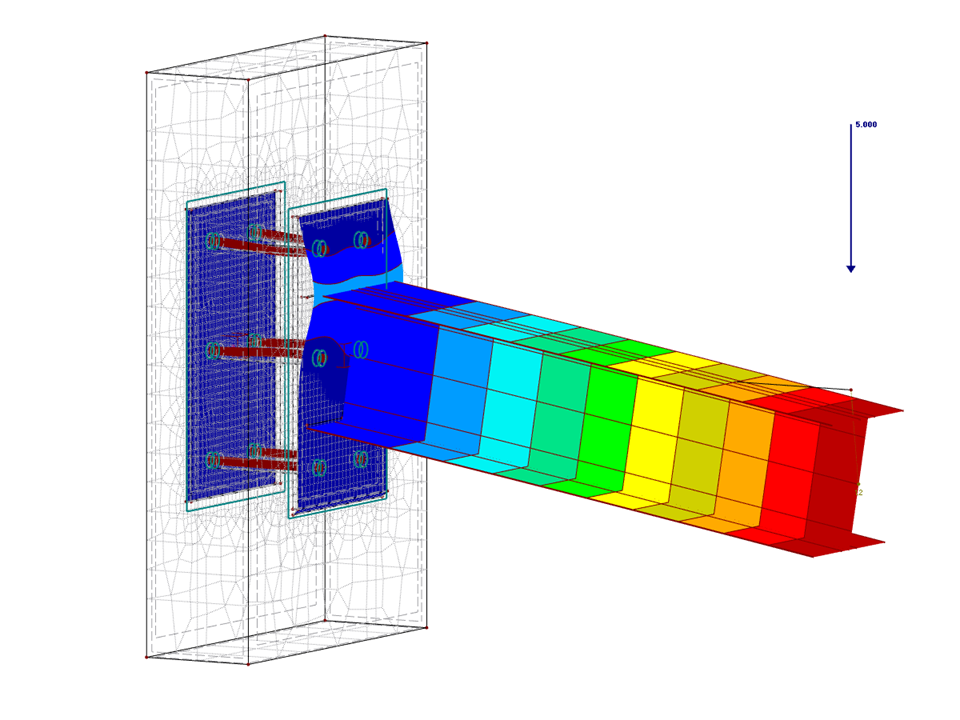

Wspornik ścienny przykręcany z bryłą kontaktową
| Liczba węzłów | 124 |
| Liczba linii | 98 |
| Liczba prętów | 12 |
| Liczba powierzchni | 49 |
| Ilość brył | 3 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 4 |
| Ciężar całkowity | 0,383 t |
| Wymiarowanie | 0,600 x 1,000 x 1,220 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
