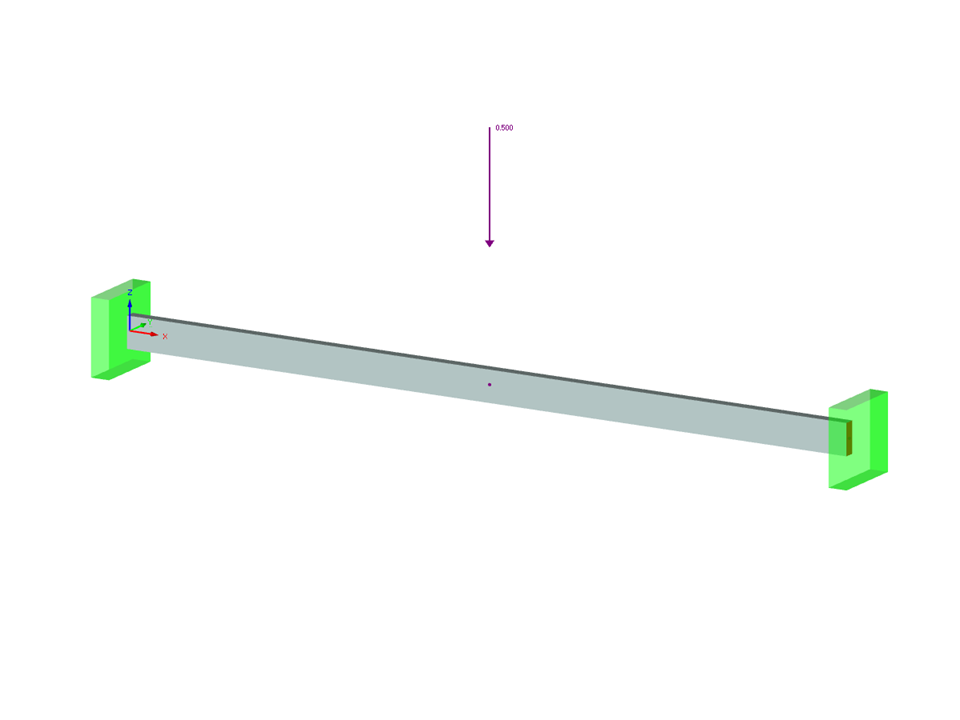

Należy sprawdzić, czy belka o różnych przekrojach wykonana ze stopu 6061-T6 jest odpowiednia do wymaganego obciążenia, zgodnie z Aluminium Design Manual (Podręcznik projektowania konstrukcji aluminiowych) 2015.
Przykład legalizacji 001008 | 2
| Liczba węzłów | 2 |
| Liczba linii | 1 |
| Liczba prętów | 1 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,030 t |
| Wymiarowanie | 3,693 x 0,645 x 0,645 m |
| Wersja programu | 5.24.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
