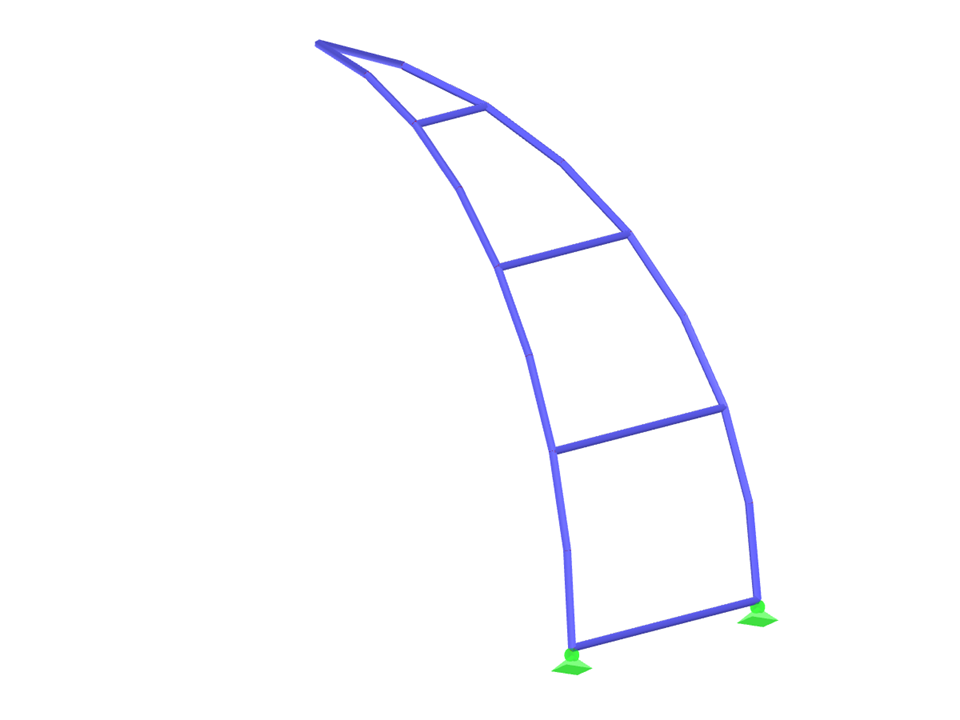

Ten model demonstruje, jak tolerancje i nieregularności w komórkach wpływają na rozkład obciążenia w konstrukcjach stalowych. Na przykładzie przedstawionej konstrukcji stalowej praktycznie objaśniono cechy generowania obciążeń na nierównych komórkach. Symulacja z generatorem obciążeń uwidacznia efekty warte uwzględnienia. Obraz pokazuje dokładne odwzorowanie konstrukcji i jej szczegółowych komponentów.
Model wykorzystany w
Konstrukcja stalowa przy nierównym generowaniu obciążeń
| Liczba węzłów | 99 |
| Liczba linii | 144 |
| Liczba prętów | 144 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 14,646 t |
| Wymiary (metryczne) | 20,600 x 20,600 x 10,300 m |
| Wymiary (imperialne) | 67.59 x 67.59 x 33.79 feet |
| Wersja programu | 5.23.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
