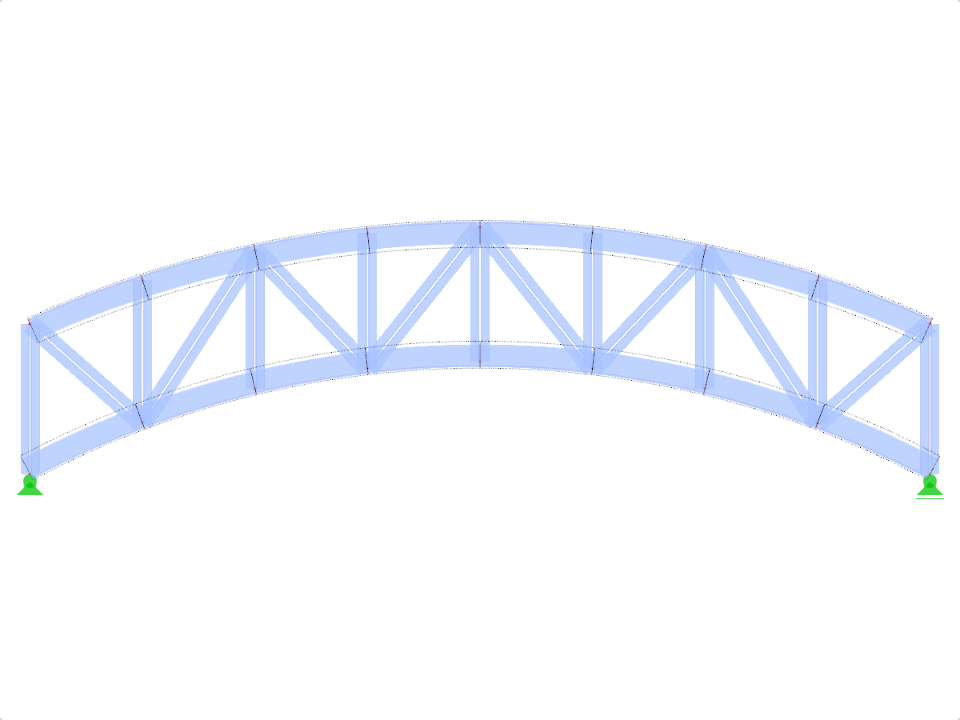

Dziobowa kratownica beczkowata (okrągła - pasy łukowe)
Wprowadzanie za pomocą długości całkowitej (L)/pierwszego i ostatniego pola (L_1)/środkowego pola (L_2)/wysokości dolnego pasa (H_1) i wysokości w środku (Hm)
Pas górny i pas dolny mają ten sam punkt środkowy
FT901c-crv-rr | Kratownica dziobowa
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 18 |
| Liczba linii | 33 |
| Liczba prętów | 33 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 1,062 t |
| Wymiarowanie | 8,000 x 2,200 x 0,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
