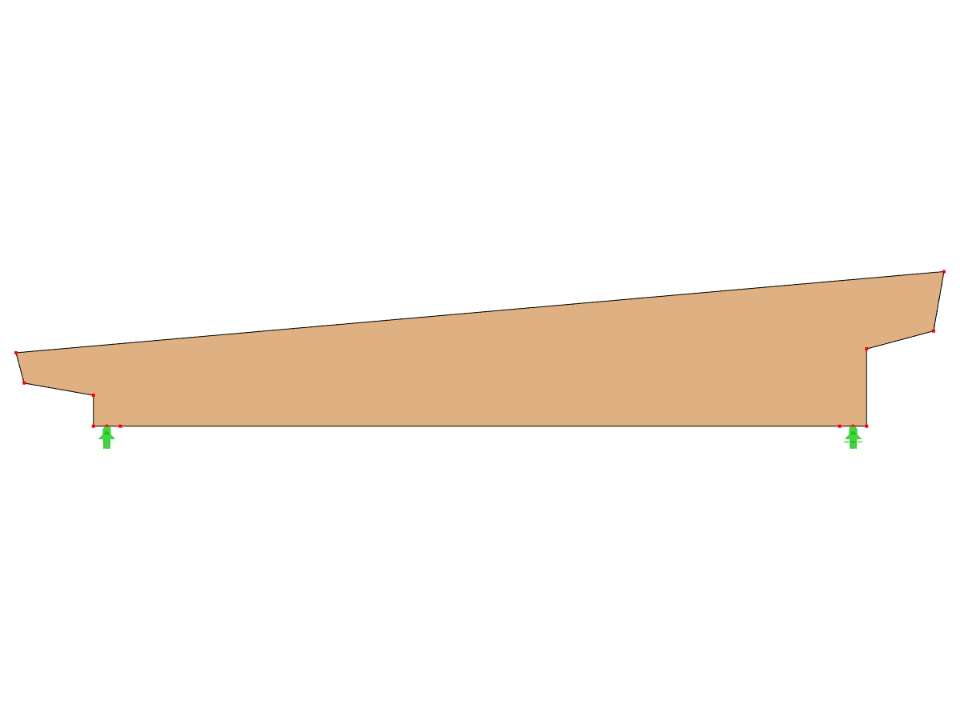

Model nr 2040 | GLB0204 | Belka klejona warstwowo

Glued laminated beam | Jednospadowy| Asymetryczne | Wsporniki o przesuniętym zbieżnym przekroju

(0)

0 na 5 gwiazdek

5 gwiazdek		0
4 gwiazdki		0
3 gwiazdki		0
2 gwiazdki		0
1 gwiazdka		0

GLB0204 | Belka z drewna klejonego

Wersja pliku

Parametry bloku mogą być edytowane dynamicznie
Liczba węzłów	12
Liczba linii	12
Liczba prętów	0
Liczba powierzchni	1
Ilość brył	0
Ilość przypadków obciążenia	1
Ilość KO	0
Liczba kombinacji wyników	0
Ciężar całkowity	1,281 t
Wymiarowanie	12,000 x 2,000 x 0,000 m

Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
