Model ten ilustruje uwzględnienie strefy okapu przy generowaniu obciążenia wiatrem na budynek betonowy. Dokładnie przedstawia, jak kształtowanie strefy okapu w połączeniu z generatorem obciążeń symuluje działanie obciążenia wiatrem. Wizualizacja podkreśla szczegóły konstrukcyjne strefy okapu i integruje istotne aspekty budownictwa. Uzupełniające informacje o układzie geometrycznym i konstrukcji wspierają praktyczną analizę.

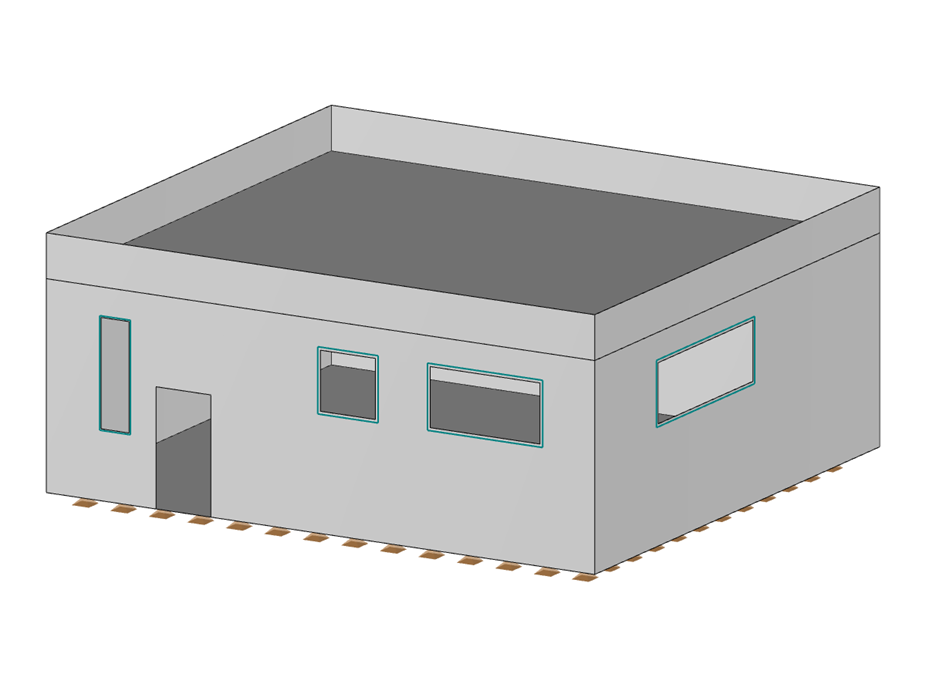

Budynek betonowy przy obliczaniu obciążeń wiatrem
| Liczba węzłów | 32 |
| Liczba linii | 41 |
| Liczba powierzchni | 10 |
| Ilość przypadków obciążenia | 3 |
| Ciężar całkowity | 166,285 t |
| Wymiary (metryczne) | 10,000 x 9,000 x 4,250 m |
| Wymiary (imperialne) | 32.81 x 29.53 x 13.94 feet |
| Wersja programu | 5.25.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
