249x

002109

2021-05-25

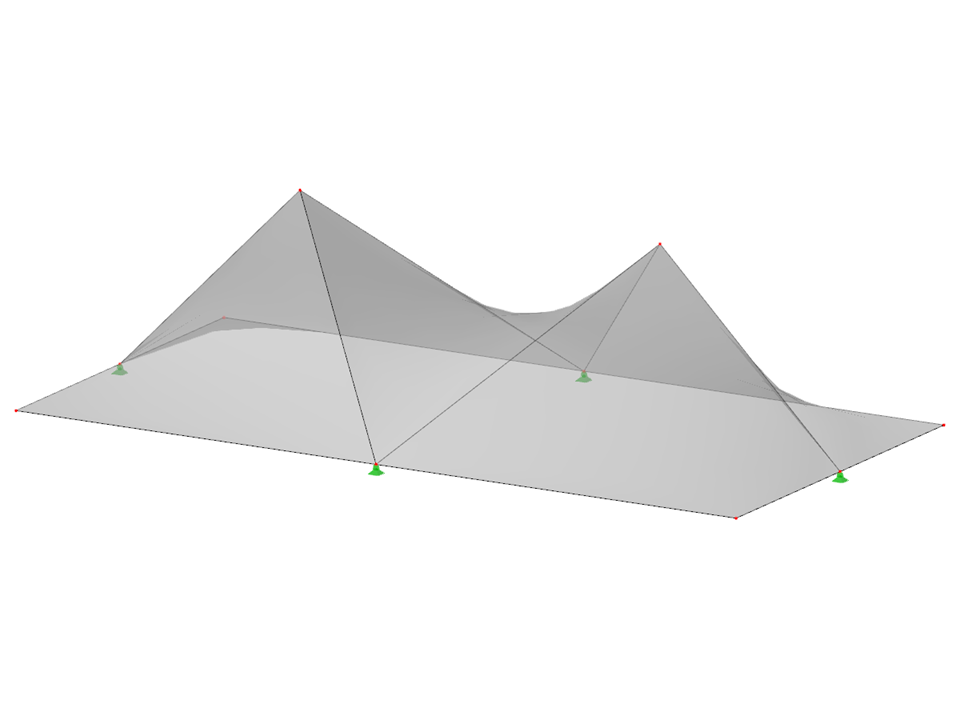

Model nr 2109 | SHH040 | Powłoki antyklastyczne

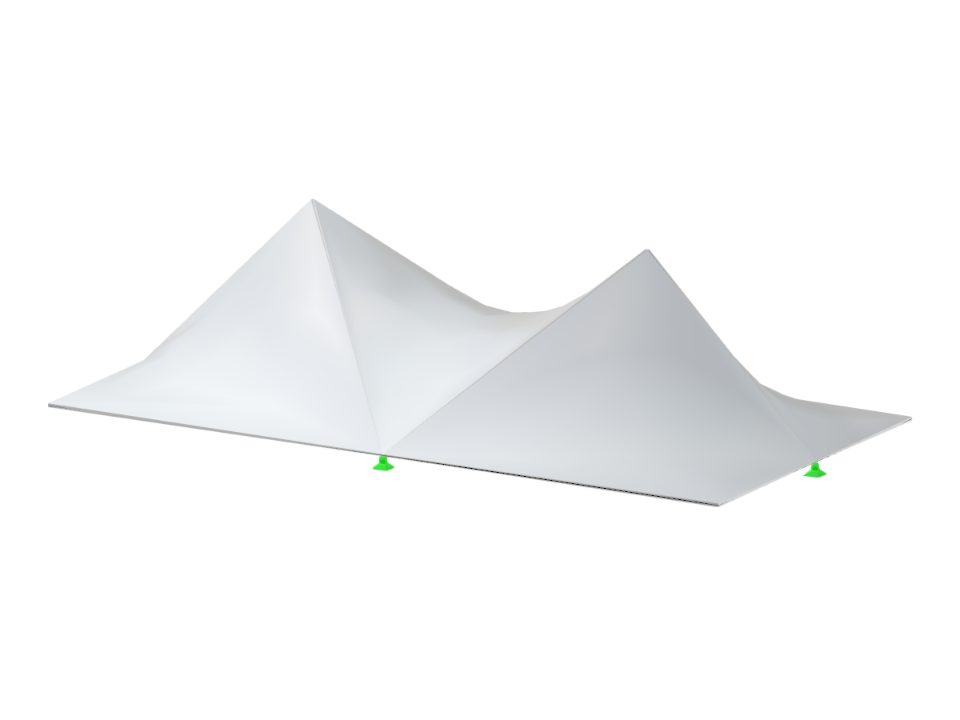

Powłoki antyklastyczne | Układy definiujące przestrzeń z powierzchniami 'hypar' o prostych krawędziach | Pięć powierzchni 'hypar' na planie prostokątnym

(0)

0 na 5 gwiazdek

5 gwiazdek		0
4 gwiazdki		0
3 gwiazdki		0
2 gwiazdki		0
1 gwiazdka		0

SHH040 | Powłoki antyklastyczne

Wersja pliku

Parametry bloku mogą być edytowane dynamicznie
Liczba węzłów	10
Liczba linii	14
Liczba prętów	0
Liczba powierzchni	5
Ilość brył	0
Ilość przypadków obciążenia	1
Ilość KO	0
Liczba kombinacji wyników	0
Ciężar całkowity	63,704 t
Wymiarowanie	20,000 x 5,000 x 10,000 m

Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
