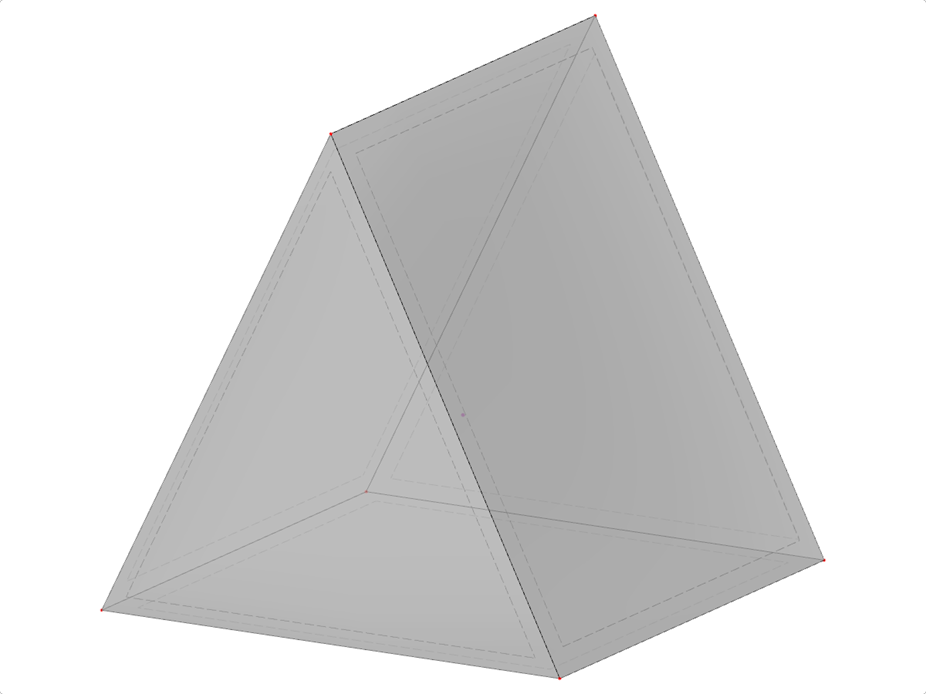

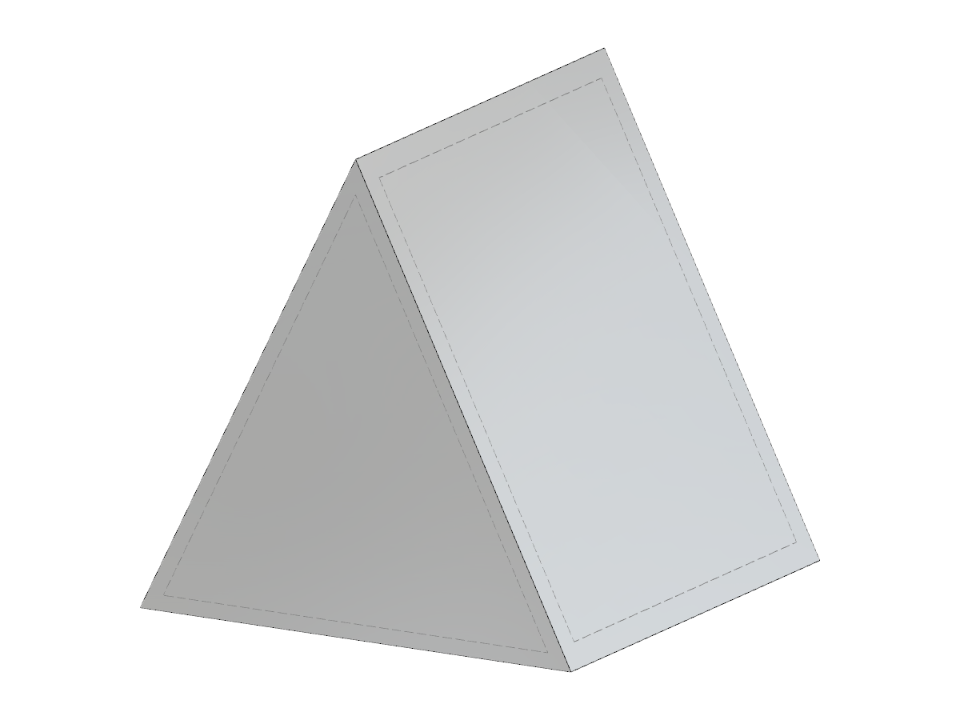

SLD017-b | Pryzmat trójkątny

Wersja pliku

Parametry bloku mogą być edytowane dynamicznie
Liczba węzłów	6
Liczba linii	9
Liczba prętów	0
Liczba powierzchni	5
Ilość brył	1
Ilość przypadków obciążenia	1
Ilość KO	0
Liczba kombinacji wyników	0
Ciężar całkowity	80,000 t
Wymiarowanie	4,000 x 4,000 x 4,000 m

Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
