183x

002199

2021-06-07

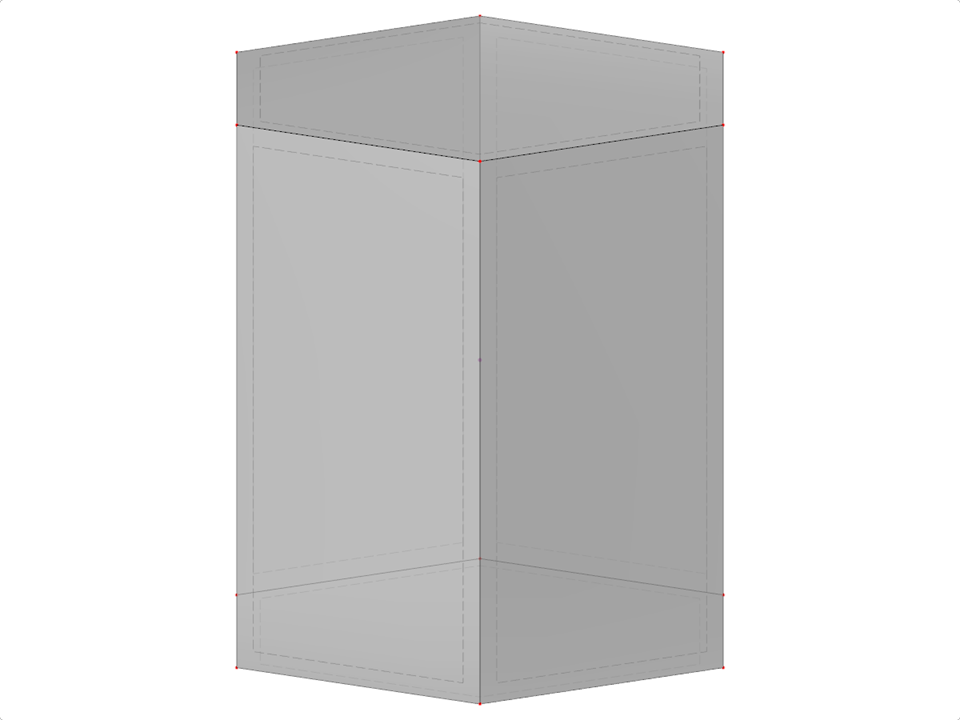

Model nr 2199 | SLD030 | Dane wejściowe poprzez długość krawędzi, promień okręgu opisanego lub wpisanego

Parametryczny blok JavaScript z wprowadzaniem długości krawędzi, promienia opisanego okręgu lub promienia wpisanego okręgu.

(0)

0 na 5 gwiazdek

5 gwiazdek		0
4 gwiazdki		0
3 gwiazdki		0
2 gwiazdki		0
1 gwiazdka		0

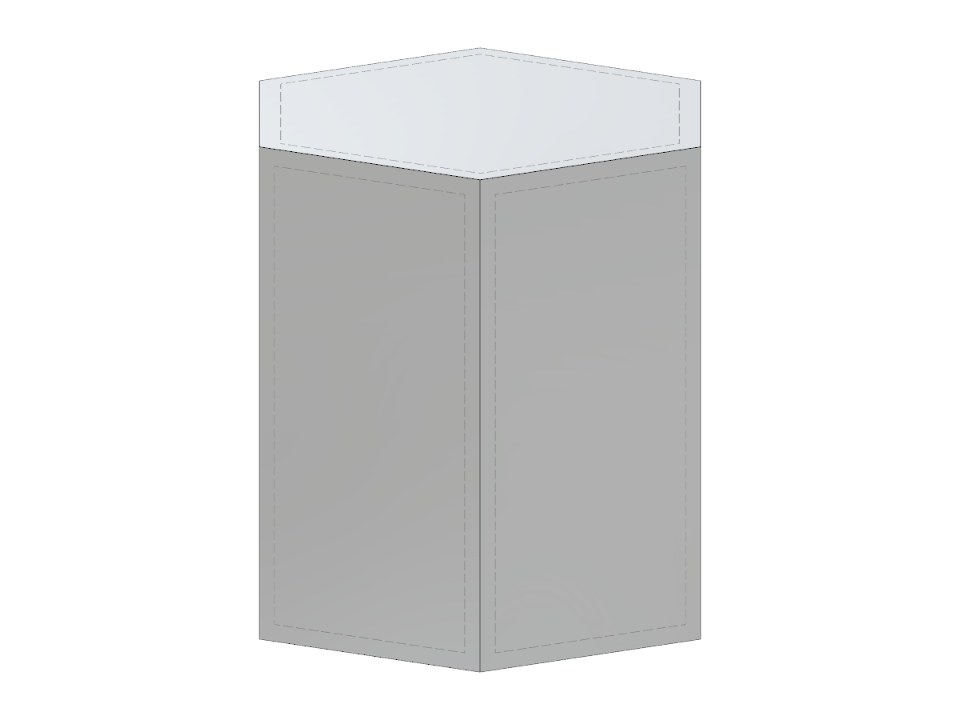

SLD030 | Graniastosłup pięciokątny

Wersja pliku

Parametry bloku mogą być edytowane dynamicznie
Liczba węzłów	12
Liczba linii	18
Liczba prętów	0
Liczba powierzchni	8
Ilość brył	1
Ilość przypadków obciążenia	1
Ilość KO	0
Liczba kombinacji wyników	0
Ciężar całkowity	202,975 t
Wymiarowanie	5,000 x 5,000 x 4,330 m

Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.

Zgłoś ten model 3D
