Jest to budynek z prefabrykowanych betonowych ścian ze specjalnymi połączeniami z prefabrykowanymi słupami i belkami.

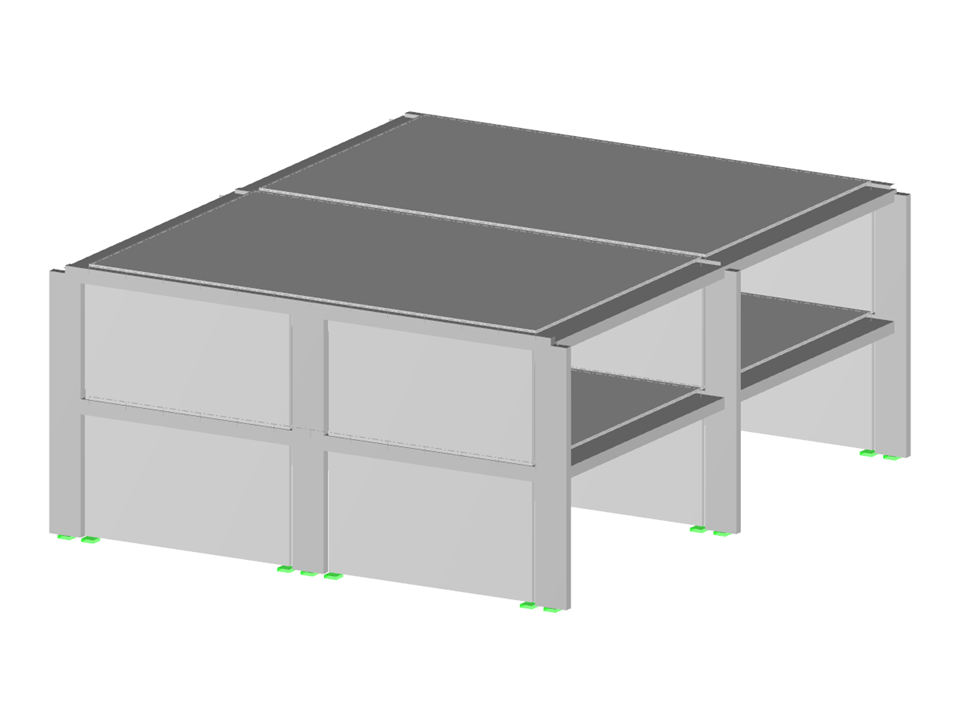

Budynek z prefabrykatów betonowych
| Liczba węzłów | 917 |
| Liczba linii | 750 |
| Liczba prętów | 594 |
| Liczba powierzchni | 16 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 264,895 t |
| Wymiarowanie | 12,400 x 6,000 x 15,020 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Funkcja produktu
Funkcja produktu
Wydarzenie
Ogólne informacje
Wydarzenie
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
Model budynku jest obliczany w dwóch etapach:
- Globalne obliczenia 3D modelu globalnego, w którym płyty są modelowane jako sztywna płaszczyzna (przepona) lub jako płyta zginana
- Lokalne obliczenia 2D poszczególnych stropów
Po zakończeniu obliczeń wyniki słupów i ścian z obliczeń 3D oraz wyniki płyt z obliczeń 2D są łączone w jeden model. Oznacza to, że nie ma potrzeby przełączania się między modelem 3D a poszczególnymi modelami płyt 2D. Użytkownik pracuje tylko z jednym modelem, oszczędza czas i unika ewentualnych błędów podczas ręcznej wymiany danych między modelem 3D a poszczególnymi modelami stropu 2D.
Powierzchnie pionowe w modelu można podzielić na ściany usztywniające i nadproża otworów. Program automatycznie generuje wewnętrzne pręty wynikowe z tych obiektów ściennych, dzięki czemu można je wykorzystać zgodnie z żądaną normą zawartą w Projektowanie konstrukcji betonowych.
W przypadku analizy spektrum odpowiedzi modeli budynków można wyświetlić współczynniki wrażliwości dla kierunków poziomych według kondygnacji.
Dzięki tym kluczowym wartościom można zinterpretować wrażliwość na efekty stateczności.
Stosując modalny współczynnik istotności (MRF) można ocenić, w jakim stopniu poszczególne elementy konstrukcyjne przyczyniają się do powstania rzeczywistego kształtu wyboczenia. Obliczenia opierają się na energii względnego odkształcenia sprężystego każdego pojedynczego pręta.
Dzięki MRF można rozróżnić lokalne i globalne kształty wyboczenia. Jeżeli kilka prętów ma znaczny MRF (np. > 20%), bardzo prawdopodobna jest niestateczność całej konstrukcji lub jej części. Jeżeli jednak suma wszystkich MRF dla kształtu drgań wynosi około 100%, należy spodziewać się lokalnego problemu ze statecznością (np. wyboczenia pojedynczego pręta).
Ponadto MRF może być wykorzystany do określenia obciążeń krytycznych i równoważnych długości wyboczeniowych poszczególnych prętów (np. do analizy stateczności). Kształty wyboczenia, dla których dany pręt ma małe wartości MRF (np. <20%), mogą zostać w tym kontekście pominięte.
MRF jest wyświetlany według kształtów wyboczenia w tabeli wyników w sekcji Analiza stateczności --> Wyniki według prętów --> Długości efektywne i obciążenia krytyczne.
