Instrukcja online programu RFEM | Powierzchnie
Sama Beirut to wieżowiec mieszkalny, handlowy i biurowy w regionie Sodeco w Bejrucie w Libanie. Projekt został ogłoszony 13 sierpnia 2009 r. i został otwarty w 2016 r.
Wieża ma 51 pięter i wysokość 195 m.Wieża jest najwyższym budynkiem w Libanie.

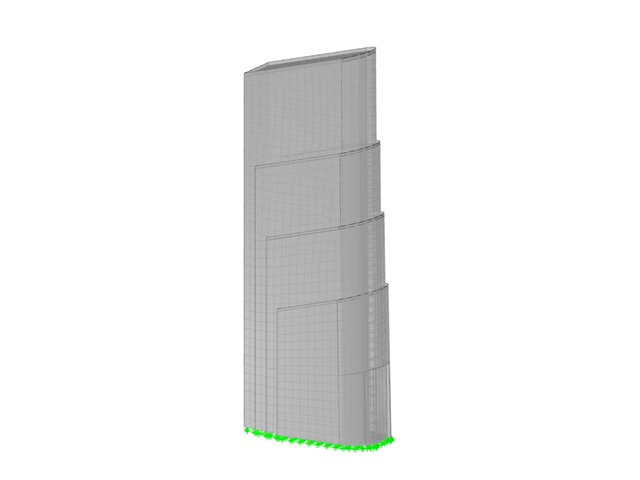

Wieża Sama w Bejrucie
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
.png?mw=350&hash=f2f21631ef897665a69001a3aa3c9622ae8522c4)
Model budynku jest obliczany w dwóch etapach:
- Globalne obliczenia 3D modelu globalnego, w którym płyty są modelowane jako sztywna płaszczyzna (przepona) lub jako płyta zginana
- Lokalne obliczenia 2D poszczególnych stropów
Po zakończeniu obliczeń wyniki słupów i ścian z obliczeń 3D oraz wyniki płyt z obliczeń 2D są łączone w jeden model. Oznacza to, że nie ma potrzeby przełączania się między modelem 3D a poszczególnymi modelami płyt 2D. Użytkownik pracuje tylko z jednym modelem, oszczędza czas i unika ewentualnych błędów podczas ręcznej wymiany danych między modelem 3D a poszczególnymi modelami stropu 2D.
Powierzchnie pionowe w modelu można podzielić na ściany usztywniające i nadproża otworów. Program automatycznie generuje wewnętrzne pręty wynikowe z tych obiektów ściennych, dzięki czemu można je wykorzystać zgodnie z żądaną normą zawartą w Projektowanie konstrukcji betonowych.
W przypadku elementów w modelach budynków dostępnych jest kilka narzędzi do modelowania:
- Linia pionowa
- Słup
- Ściana
- Belka
- Strop prostokątny
- Płyta wielokątna
- Prostokątny otwór w stropie
- Wielokątny otwór w stropie
Ta funkcja umożliwia definicję elementów na płaszczyźnie podłoża (na przykład z warstwą tła) z powiązanym tworzeniem wielu elementów w przestrzeni.
Za pomocą kondygnacji typu "Tylko przenoszenie obciążenia" można uwzględnić płyty bez wpływu sztywności w płaszczyźnie i poza nią w rozszerzeniu Model budynku. Ten typ elementu gromadzi obciążenia na płycie i przenosi je na elementy wsporcze modelu 3D. Daje to możliwość symulacji w modelu 3D elementów drugorzędnych, takich jak np. ruszt i inne podobne elementy rozkładu obciążenia, bez dalszych efektów.
W przypadku eksperymentalnie określonych wartości ciśnienia dla modelu na powierzchniach, można je uwzględnić w modelu konstrukcji w programie RFEM 6, przetworzyć w RWIND 2, a następnie wykorzystać jako obciążenia wiatrem w analizie konstrukcyjnej w RFEM 6.
Z tego artykułu technicznego można dowiedzieć się, w jaki sposób eksperymentalnie zdefiniować wartości.
Co to są przeguby liniowe i zwolnienia liniowe?
