Instrukcja online programu RFEM | Powierzchnie

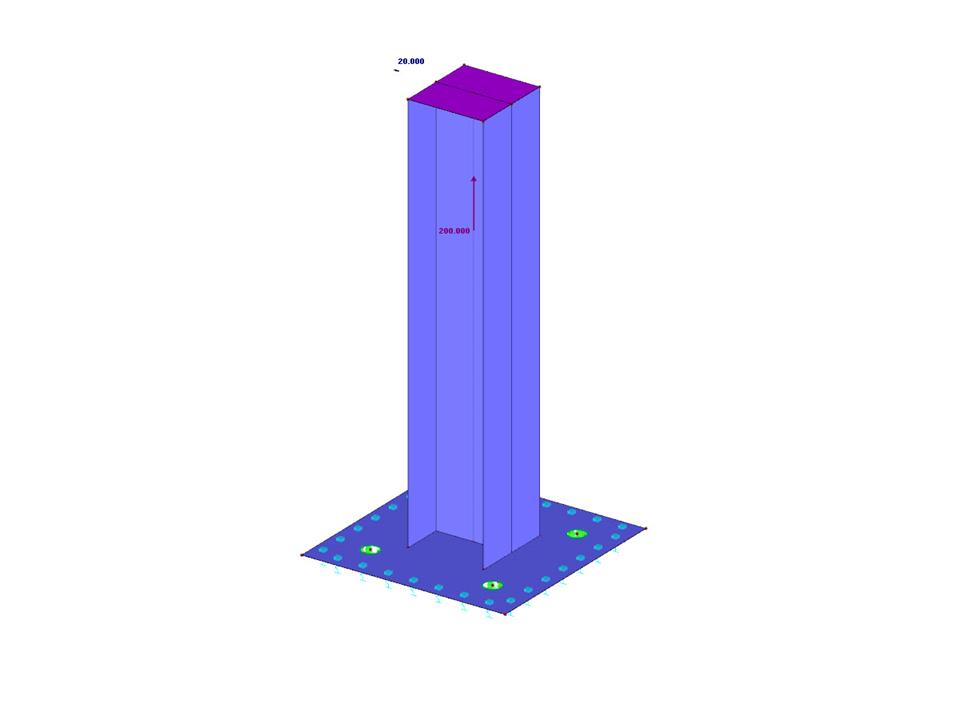

Model ze stali
| Liczba węzłów | 34 |
| Liczba linii | 27 |
| Liczba prętów | 1 |
| Liczba powierzchni | 7 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 8 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 0,156 t |
| Wymiarowanie | 0,500 x 1,000 x 0,500 m |
