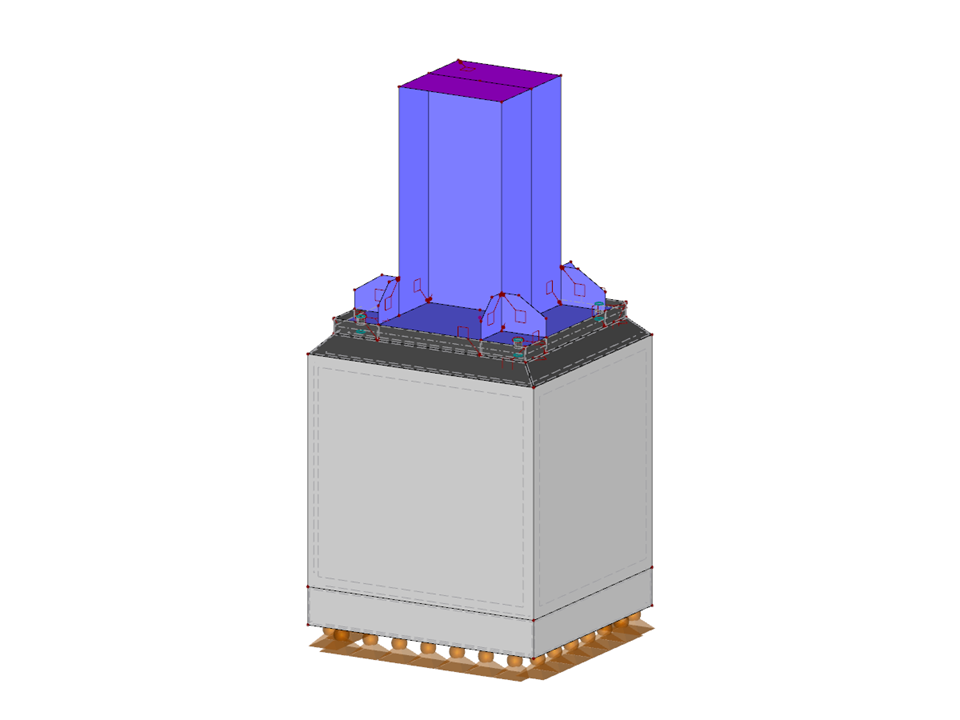

Profilowa płyta kotwiąca
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 102 |
| Liczba linii | 132 |
| Liczba prętów | 4 |
| Liczba powierzchni | 55 |
| Ilość brył | 4 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 0,813 t |
| Wymiarowanie | 0,660 x 0,600 x 1,400 m |
| Wersja programu | 5.23.01 |
