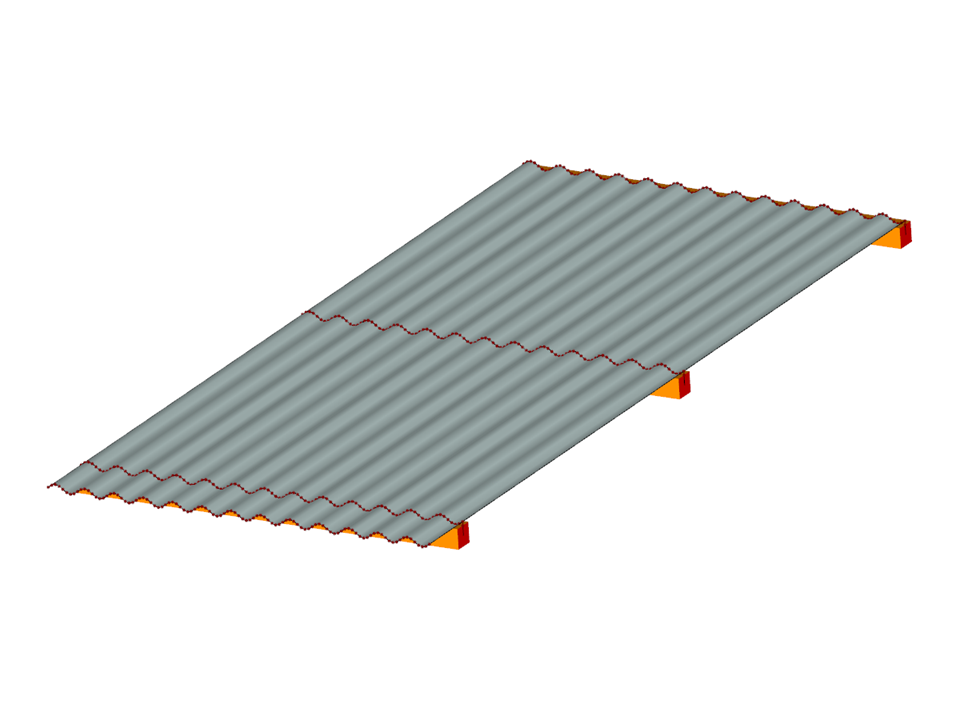

Aluminiowa blacha sinusoidalna z rurą południową
Model do pobrania
Opis
Plik do pobrania zawiera sparametryzowany model zapisany jako blok (typ pliku*.rfs). Więcej informacji na temat sparametryzowanych modeli i bloków znajduje się w krótkim tutorialu wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.
Model stworzony przez zespół techniczny Dlubal Latam.
Słowa kluczowe
Linki
Skomentuj...
Skomentuj...
- Odwiedziny 318x
- Pobrane 25x
- Zaktualizowane 14. kwietnia 2022
- Liczba węzłów 426
- Liczba linii 19
- Liczba prętów 3
- Ilość powierzchni 1
- Ilość przypadków obciążenia 2
- Ciężar całkowity 0,007 t
- Wymiarowanie 1,561 x 2,708 x 0,829 m
- Wersja programu 5.22.01.152662
