Plik do pobrania zawiera sparametryzowany model zapisany jako blok (plik typu *.rfs lub *.rf6). Więcej informacji na temat sparametryzowanych modeli i bloków można znaleźć w krótkim tutorialu wideo - SVT 010 | Tworzenie i importowanie bloków - kliknij poniższy link.Model został stworzony przez zespół techniczny Dlubal Latam.

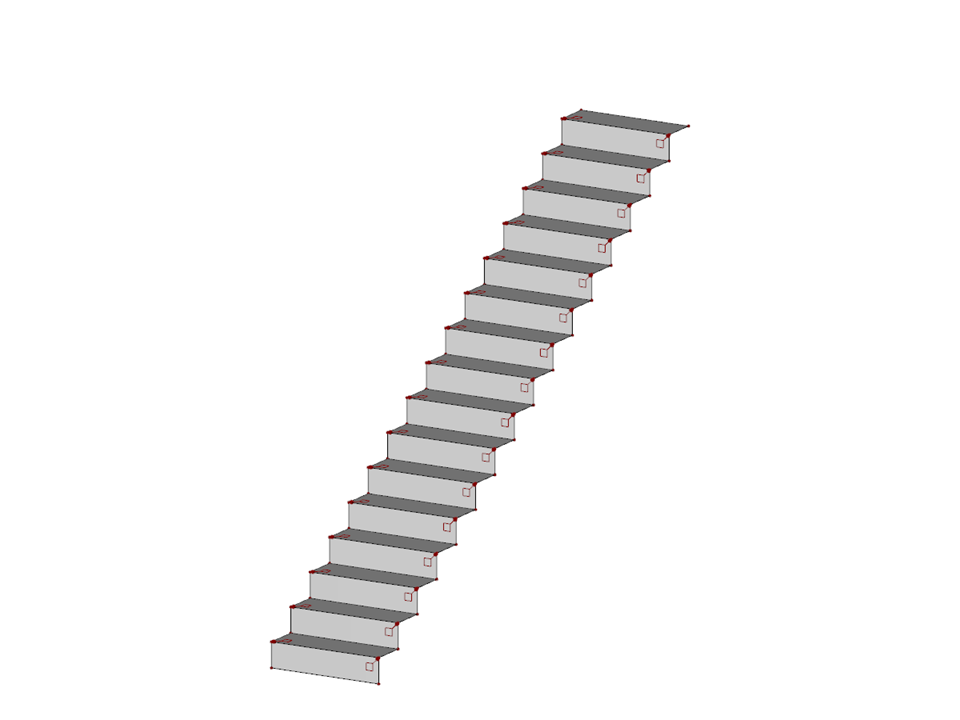

Zepsute schody
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 66 |
| Liczba linii | 97 |
| Liczba prętów | 0 |
| Liczba powierzchni | 32 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 8 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 1,506 t |
| Wymiarowanie | 0,800 x 2,800 x 4,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
