Instrukcja online programu RFEM | Powierzchnie
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rfs). Więcej informacji na temat sparametryzowanych modeli i bloków znajduje się w Krótki tutorial wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.
Model został stworzony przez zespół techniczny Dlubal Latam.

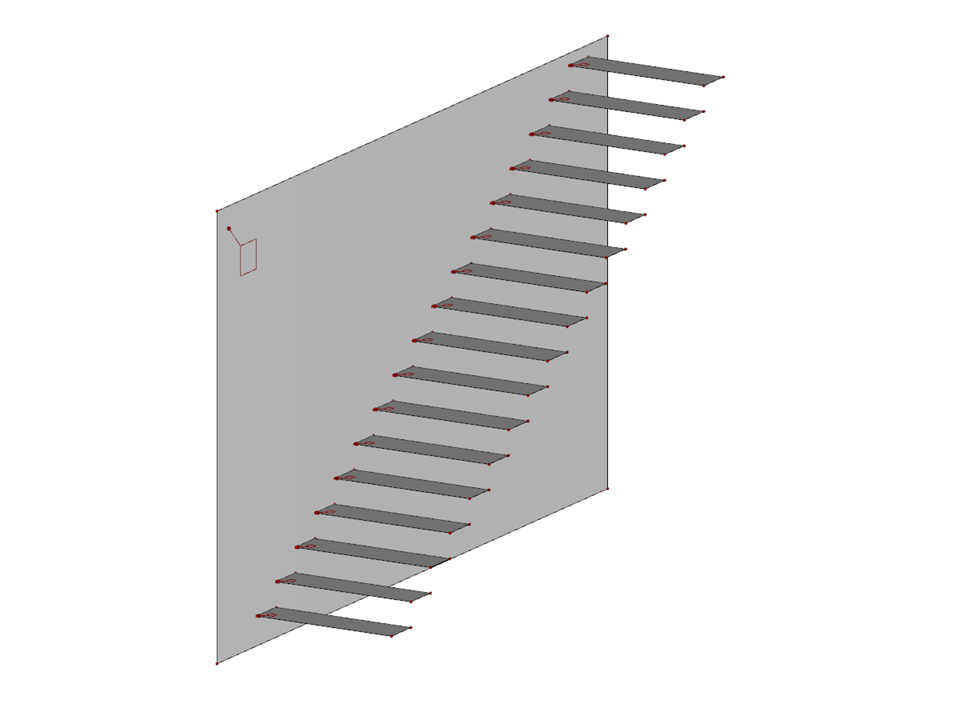

Ściana schodów wspornikowych
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 72 |
| Liczba linii | 72 |
| Liczba prętów | 0 |
| Liczba powierzchni | 18 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 7,208 t |
| Wymiarowanie | 1,000 x 3,000 x 5,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Funkcja produktu
Wydarzenie
Funkcja produktu
![Rozpiętości na podstawie Rysunku 5.2 z [1]](/pl/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia przeprowadzenie uproszczonych obliczeń odporności ogniowej według EN 1992-1-2 dla słupów (Przekrój 5.3.2) i belek (Sekcja 5.6).
W przypadku uproszczonych obliczeń odporności ogniowej dostępne są następujące metody weryfikacji:
- Słupy: Minimalne wymiary przekroju prostokątnego i okrągłego wg tabeli 5.2a oraz równania 5.7 do obliczania czasu ekspozycji pożarowej
- Belki: Minimalne wymiary i odległości między środkami zgodnie z Tabelą 5.5 i Tabelą 5.6
Siły wewnętrzne do obliczeń odporności ogniowej można wyznaczyć przy użyciu dwóch metod.
- 1: W tym przypadku siły wewnętrzne z wyjątkowej sytuacji obliczeniowej są bezpośrednio uwzględniane w obliczeniach.
- 2: Siły wewnętrzne z obliczeń w temperaturze normalnej są redukowane za pomocą współczynnika Eta,fi (ηfi) i są następnie wykorzystywane do obliczeń odporności ogniowej.
Ponadto istnieje możliwość modyfikacji rozstawu osi zgodnie z równ. 5.5.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia wymiarowanie prętów i powierzchni ze względu na zmęczenie zgodnie z EN 1992-1-1, rozdział 6.8.
W przypadku obliczeń zmęczenia można opcjonalnie wybrać dwie metody lub poziomy obliczeniowe w konfiguracjach obliczeniowych:
- Poziom obliczeniowy 1: Obliczenia uproszczone wg. do 6.8.6 i 6.8.7(2) Kryterium uproszczone jest stosowane dla częstych kombinacji oddziaływań zgodnie z EN 1992-1-1, rozdział 6.8.6 (2) oraz EN 1990, równ. (6.15b) wraz z obciążeniami od ruchu drogowego w stanie użytkowalności. Dla stali zbrojeniowej sprawdzany jest maksymalny zakres naprężeń zgodnie z 6.8.6. Naprężenie ściskające w betonie jest określane za pomocą górnego i dolnego dopuszczalnego naprężenia zgodnie z 6.8.7(2).
- Poziom analizy 2: Obliczanie równoważnego naprężenia niszczącego zgodnie z 6.8.5 i 6.8.7(1) (uproszczone obliczenia na zmęczenie): Obliczenia z wykorzystaniem zakresów równoważnych naprężeń niszczących są przeprowadzane dla kombinacji zmęczeniowych, zgodnie z EN 1992-1-1, rozdział 6.8.3, równ. (6.69) o specyficznie zdefiniowanym oddziaływaniu cyklicznym Qfat .
W rozszerzeniu Projektowanie konstrukcji betonowych można przeprowadzać obliczenia sejsmiczne dla prętów żelbetowych zgodnie z EC 8. Są to między innymi następujące funkcje:
- Konfiguracje obliczeń sejsmicznych
- Rozróżnianie klas ciągliwości DCL, DCM, DCH
- Możliwość przeniesienia współczynnika odpowiedzi z analizy dynamicznej
- Sprawdzenie wartości granicznej współczynnika odpowiedzi
- Weryfikacja nośności dla "Wytrzymały słup - słaba belka"
- Uszczegółowienie i reguły szczególne dla współczynnika ciągliwości krzywizny
- Uszczegółowienie i reguły szczególne dla ciągliwości lokalnej
Program główny
Nowa generacja oprogramowania wykorzystującego MES służy do analizy statyczno -wytrzymałościowej 3D prętów, powierzchni i brył.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia różne kontrole obliczeń zgodnie z międzynarodowymi normami. Możliwe jest projektowanie prętów, powierzchni i słupów, a także przeprowadzanie analizy przebicia i odkształcenia.
Rozszerzenie
Rozszerzenie Analiza etapów budowy (CSA) umożliwia uwzględnienie procesu budowy konstrukcji (prętowych, powierzchniowych i bryłowych) w programie RFEM.
Rozszerzenie
Dokładne określenie warunków gruntowych znacząco wpływa na jakość analizy statyczno-wytrzymałościowej budynków.
Rozszerzenie
Rozszerzenie Analiza modalna umożliwia obliczanie wartości własnych, częstotliwości i okresów drgań własnych dla modeli prętowych, powierzchniowych i bryłowych.
Rozszerzenie
Rozszerzenie zawiera obszerną bibliotekę akcelerogramów ze stref sejsmicznych, które można wykorzystać do wygenerowania spektrum odpowiedzi.
Rozszerzenie
Za pomocą rozszerzenia Analiza pushover można przeanalizować oddziaływania sejsmiczne na konkretny budynek, a tym samym ocenić, czy jest on w stanie wytrzymać trzęsienie ziemi.
Rozszerzenie
Informacje o kondygnacjach i całym modelu (środek ciężkości) są wyświetlane w tabelach i grafice.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji murowych dla RFEM umożliwia wymiarowanie konstrukcji murowych przy użyciu metody elementów skończonych. Został on opracowany w ramach projektu badawczego DDMaS - Digitalizacja wymiarowania konstrukcji murowych. Model materiałowy przedstawia nieliniowe zachowanie połączenia cegła-zaprawa w postaci modelowania w skali makro.
Rozszerzenie
Rozszerzenie Stateczność konstrukcji przeprowadza analizę stateczności konstrukcji.
Rozszerzenie
Rozszerzenie Skręcanie skrępowane (7 stopni swobody) umożliwia uwzględnienie deplanacji przekroju jako dodatkowego stopnia swobody podczas wymiarowania prętów.
Rozszerzenie
Ponadto, rozszerzenie oszacowuje koszty modelu lub emisję CO2 poprzez określenie kosztów jednostkowych lub emisji według definicji materiału dla modelu konstrukcyjnego.
Rozszerzenie
Rozszerzenie Analiza naprężeniowo-odkształceniowa przeprowadza ogólną analizę naprężeń poprzez obliczenie istniejących naprężeń i porównanie ich z naprężeniami granicznymi.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji stalowych umożliwia sprawdzenie stanu granicznego nośności i użytkowalności prętów stalowych zgodnie z różnymi normami.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji drewnianych umożliwia sprawdzenie stanu granicznego nośności, użytkowalności i odporności ogniowej prętów drewnianych zgodnie z różnymi normami.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji aluminiowych umożliwia sprawdzanie stanu granicznego nośności i użytkowalności aluminiowych prętów zgodnie z różnymi normami.
