Plik do pobrania zawiera sparametryzowany model zapisany jako blok (plik typu *.rfs lub *.rf6). Więcej informacji na temat sparametryzowanych modeli i bloków można znaleźć w krótkim tutorialu wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.
Model został stworzony przez zespół techniczny Dlubal Latam.

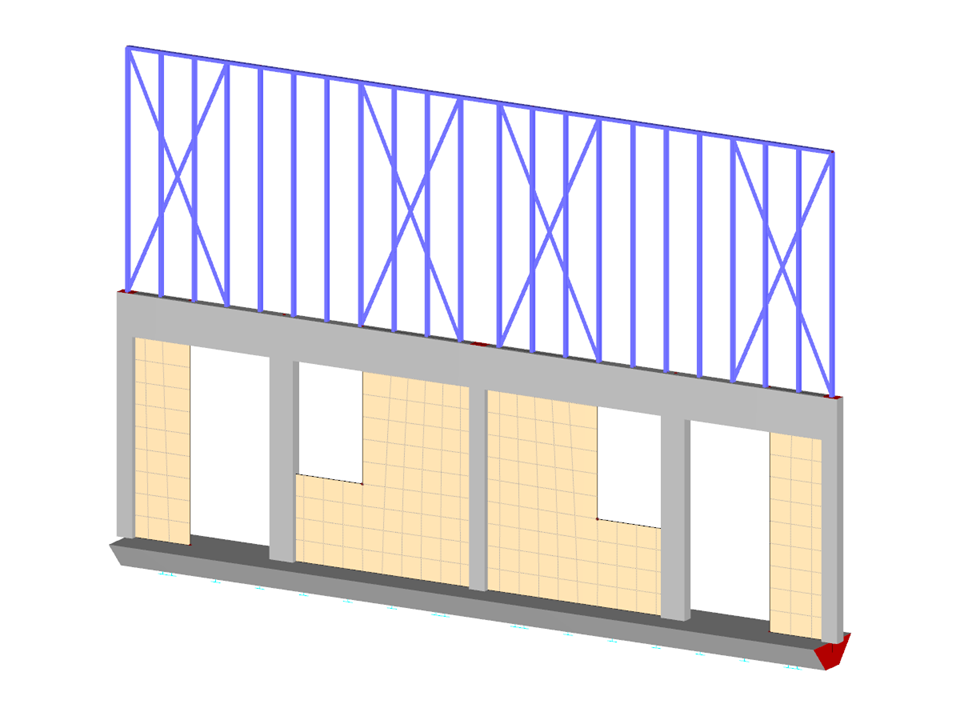

Ściana murowana w domu typu
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 63 |
Liczba linii | 56 |
Liczba prętów | 40 |
Liczba powierzchni | 4 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 0 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 7,602 t |
Wymiarowanie | 9,000 x 5,600 x 0,000 m |
