Instrukcja online programu RFEM | Powierzchnie
Plik do pobrania zawiera sparametryzowany model zapisany jako blok (plik typu *.rfs lub *.rf6).
Model stworzony przez zespół techniczny Dlubal Latam. Model może być również dostępny jako sparametryzowany blok na stronie Dlubal Latam.

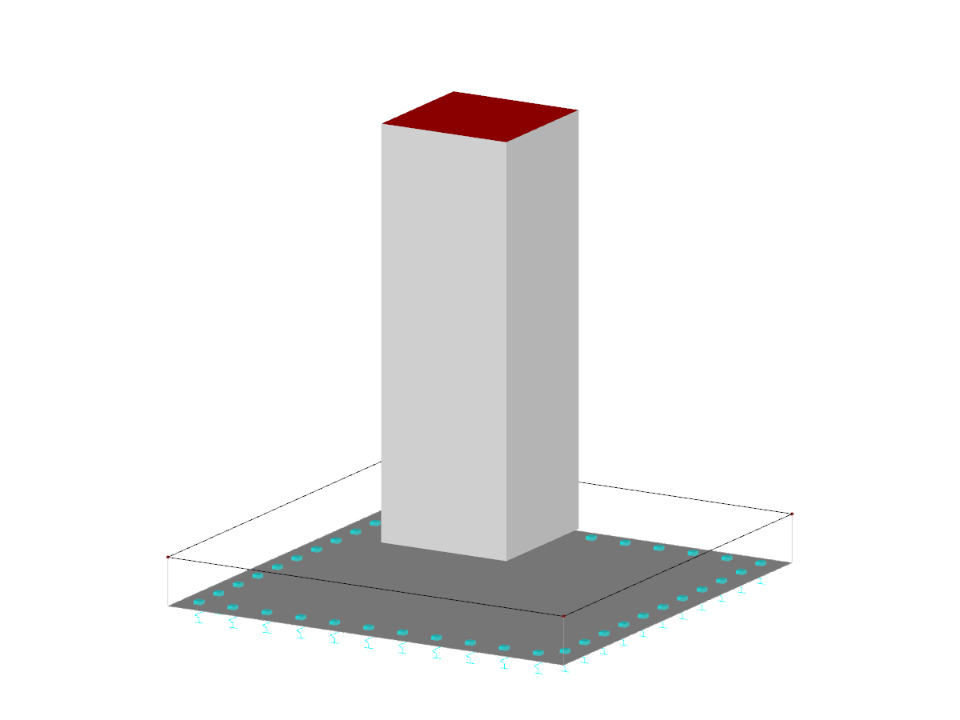

Koncentryczna podstawa
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 6 |
| Liczba linii | 5 |
| Liczba prętów | 1 |
| Liczba powierzchni | 1 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 2,883 t |
| Wymiarowanie | 1,581 x 1,500 x 1,581 m |
