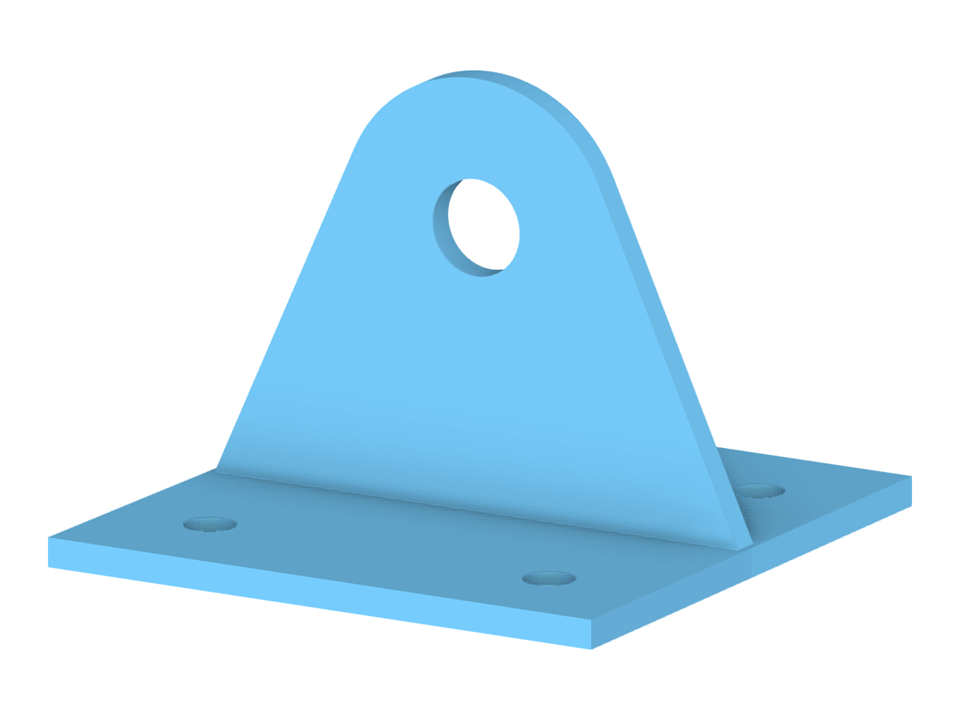

Połączenie na blachę węzłową
Model do pobrania
Opis
Odkształcenia w połączeniu z blachą węzłową
Słowa kluczowe
odkształcenie Wstawka płyta połączenie
Skomentuj...
Skomentuj...
- Odwiedziny 397x
- Pobrane 42x
- Zaktualizowane 11. kwietnia 2022
- Liczba węzłów 35
- Liczba linii 26
- Liczba prętów 8
- Ilość powierzchni 7
- Ilość brył 0
- Ilość przypadków obciążenia 1
- Ilość KO 1
- Ilość kombinacji wyników 0
- Ciężar całkowity 0,002 t
- Wymiarowanie 0,163 x 0,120 x 0,166 m²
