263x

003102

2022-01-13

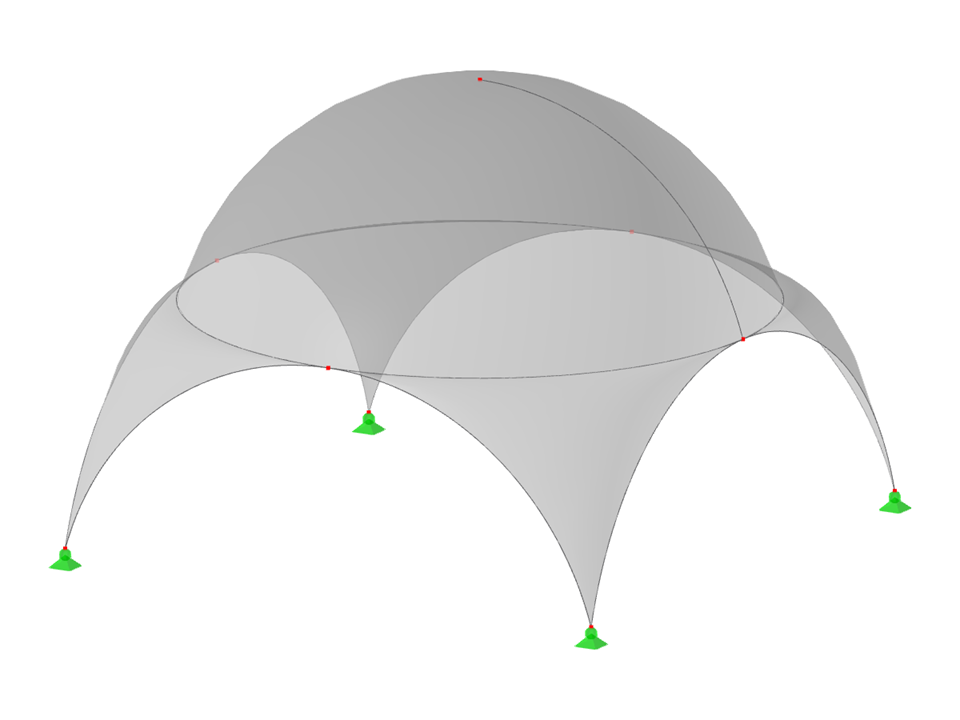

Model nr 3102 | SHD020c-a | Skorupy obrotowe | Kopuła na pendetives | Plan kwadratowy

Powłoki obrotowe | Kopuła na pendetives | Plan kwadratowy

(0)

0 na 5 gwiazdek

5 gwiazdek		0
4 gwiazdki		0
3 gwiazdki		0
2 gwiazdki		0
1 gwiazdka		0

SHD020c-a | Skorupy obrotowe

Wersja pliku

Parametry bloku mogą być edytowane dynamicznie
Liczba węzłów	9
Liczba linii	14
Liczba prętów	0
Liczba powierzchni	5
Ilość brył	0
Ilość przypadków obciążenia	1
Ilość KO	0
Liczba kombinacji wyników	0
Ciężar całkowity	25,968 t
Wymiarowanie	8,000 x 6,000 x 8,000 m

Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
