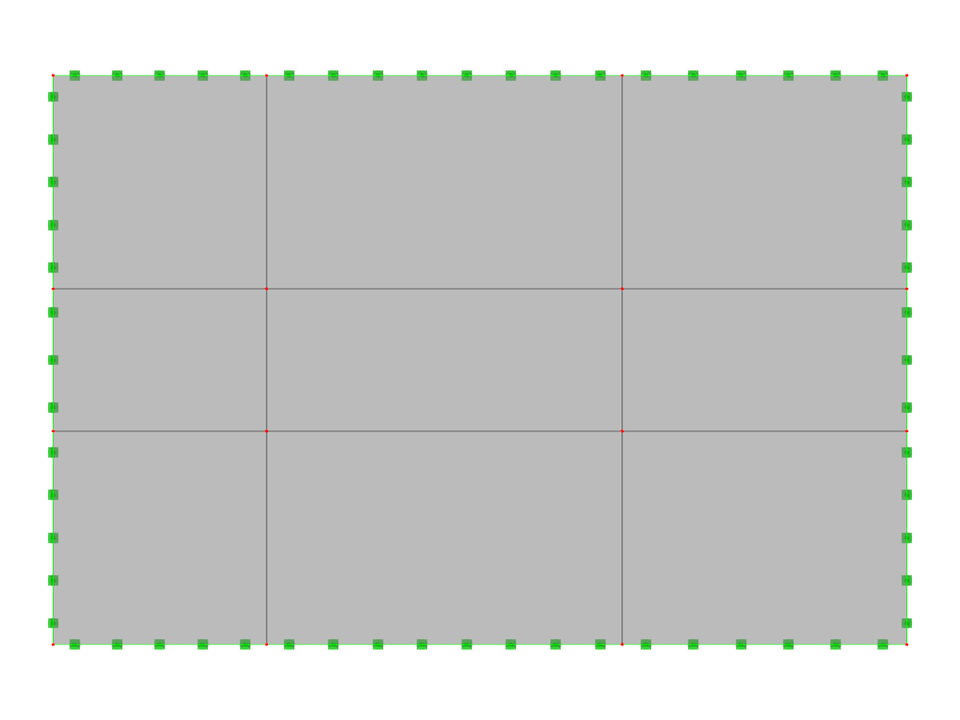

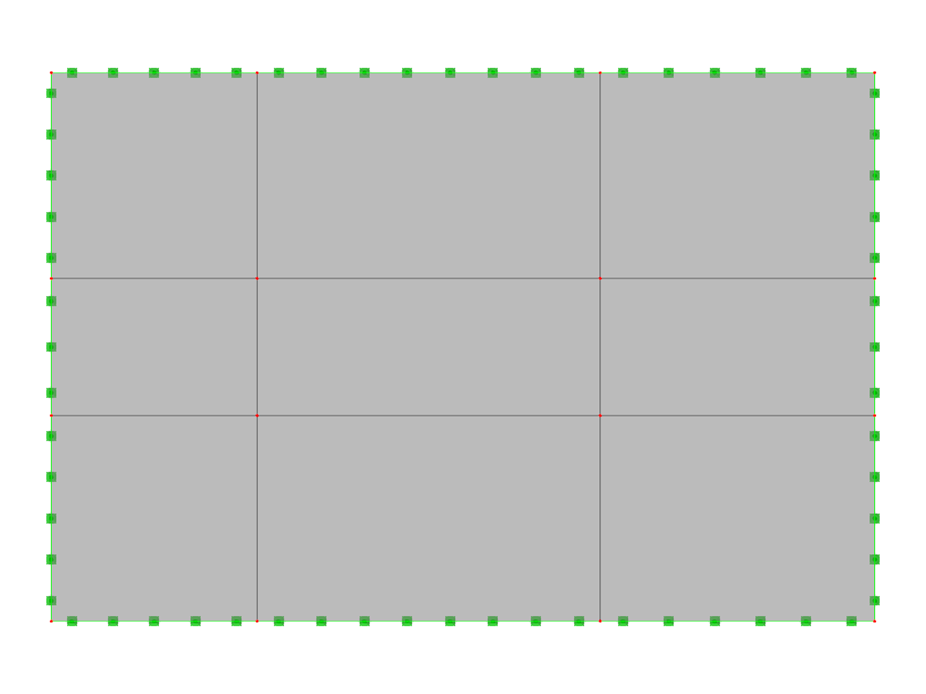

SLB004 | płyta stropowa

Wersja pliku

Parametry bloku mogą być edytowane dynamicznie
Liczba węzłów	16
Liczba linii	24
Liczba prętów	0
Liczba powierzchni	9
Ilość brył	0
Ilość przypadków obciążenia	1
Ilość KO	0
Liczba kombinacji wyników	0
Ciężar całkowity	24,000 t
Wymiarowanie	12,000 x 0,000 x 8,000 m

Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
