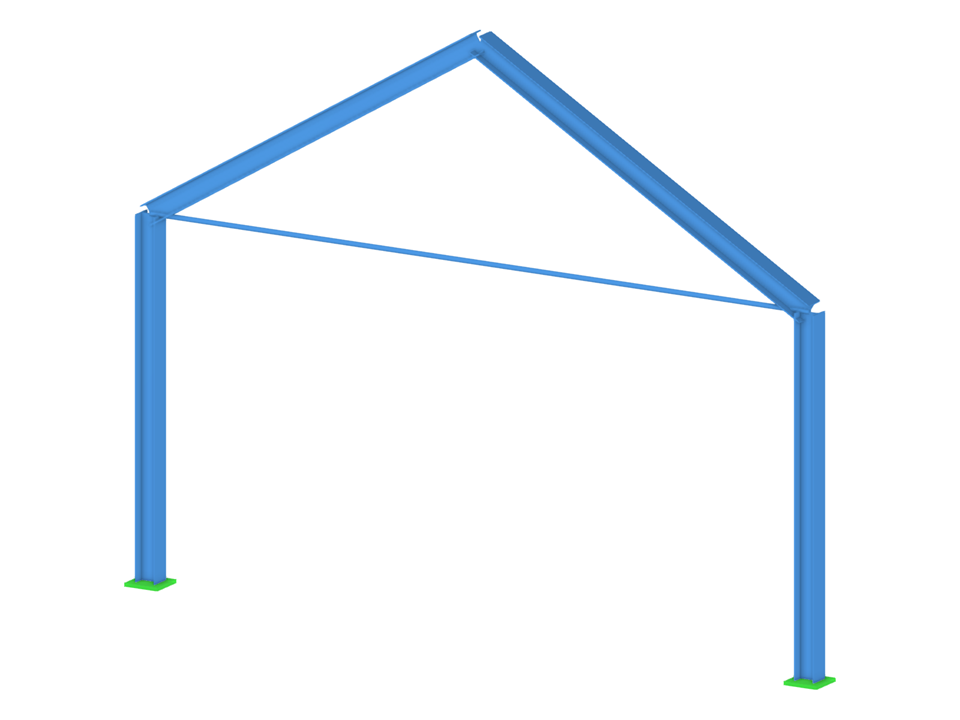

Rama z kratownicami

Model do pobrania

Powrót do modeli

RFEM 6 dla studentów | Wprowadzenie do wymiarowania prętów | 14 kwi 2022

Powrót do modeli

21. kwietnia 2022

003273

Daniel Dlubal

RFEM 6

Pręty

Ramy | Rama jednoprzęsłowa

Konstrukcje stalowe | Ogólne informacje

Opis

Tutaj można pobrać model ramy z kratownicami i otworzyć go w programie RFEM.

Model ten zostanie wykorzystany w bezpłatnym podstawowym szkoleniu online z obsługi programu RFEM do analizy statyczno-wytrzymałościowej | Wprowadzenie do wymiarowania prętów dla studentów.

Słowa kluczowe

Pręty Rama Stal FEM Kratownice

Skomentuj...

0 Komentarz

Liczba węzłów 5
Liczba linii 5
Liczba prętów 5
Ilość powierzchni 0
Ilość brył 0
Ilość przypadków obciążenia 3
Ilość KO 0
Ilość kombinacji wyników 0
Ciężar całkowity 2 591 t
Wymiarowanie 10 000 x 8000 x 0,000 m²

0 0

Wyłączenie odpowiedzialności

Pobieranie modeli do analizy statyczno-wytrzymałościowej

Ten model konstrukcyjny można pobrać i wykorzystać w celach szkoleniowych lub w swoich projektach. Nie przejmujemy jednak żadnej gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modelu.
