Praca dyplomowa 000453 | Analiza porównawcza wież turbin wiatrowych on-shore

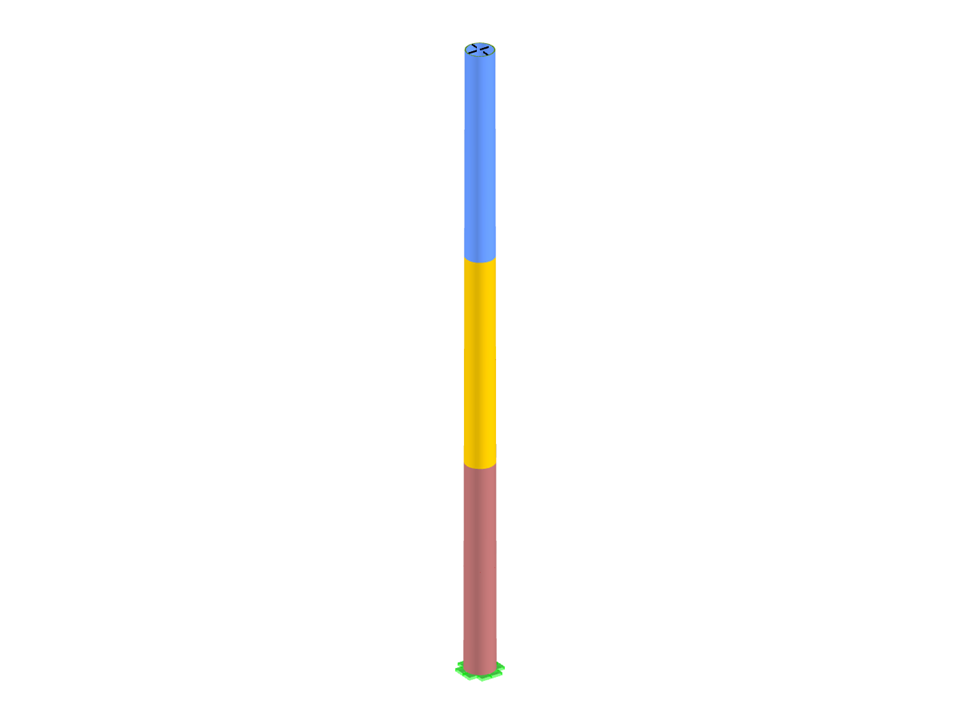

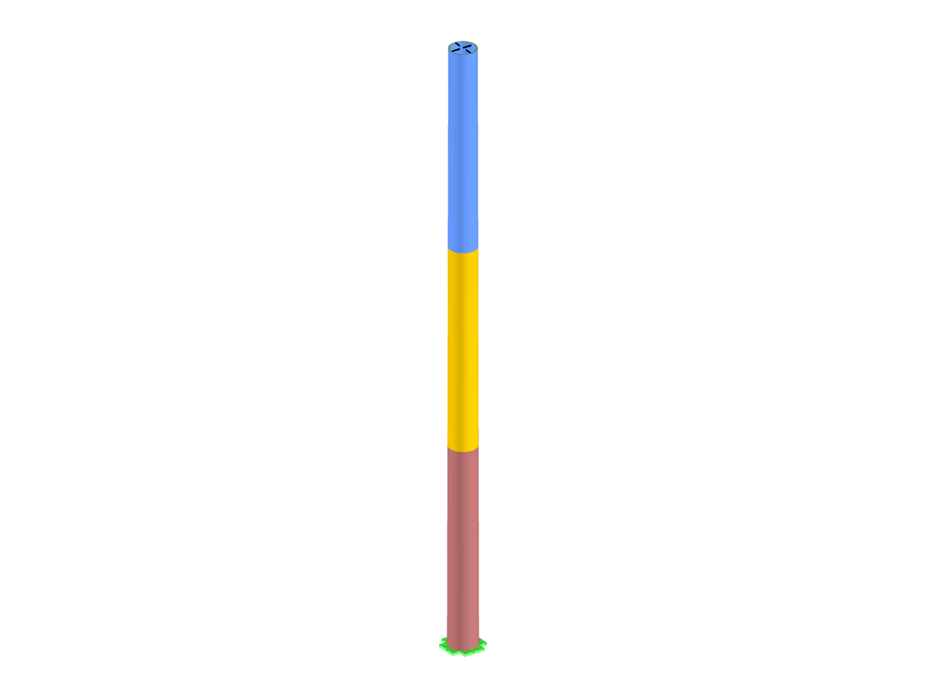

Wieża rurowa
| Liczba węzłów | 64 |
| Liczba linii | 31 |
| Liczba prętów | 4 |
| Liczba powierzchni | 9 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 1 |
| Ciężar całkowity | 405,776 t |
| Wymiarowanie | 11,749 x 11,175 x 98,000 m |
| Wersja programu | 5.27.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Ogólne informacje
Ogólne informacje
Projekt klienta
.png?mw=350&hash=f79867dbf405d536638daef39ee25b113e6e540d)
.png?mw=512&hash=a10378c04c65f067eaa4529bef5622a5ca3973cb)
Po wygenerowaniu długości efektywnych wyniki wyświetlane są w przejrzyście ułożonych tabelach. W oknie tym można ręcznie modyfikować długości efektywne.
Funkcja eksportu przenosi długości efektywne do modułu dodatkowego RF-/TOWER Design w celu przeprowadzenia dalszych obliczeń. Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Zawartość protokołu i zakres wyników można wybrać indywidualnie dla poszczególnych obliczeń.
Wygenerowane dane modelu kratowej konstrukcji wsporczej, na przykład geometrię i przekroje, można szybko wyeksportować do programu RFEM/RSTAB.
Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Zawartość protokołu wydruku i zakres danych wyjściowych dla każdej analizy mogą być dobrane indywidualnie.
Wyniki wyświetlane są w przejrzystych oknach modułu. Oprócz wyników wyświetlane są również wszystkie parametry związane z obliczeniami. Podczas obliczeń automatycznie generowany jest wykaz materiałów.
Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Zawartość protokołu i zakres wyników można wybrać indywidualnie dla poszczególnych obliczeń.
Podczas obliczania obciążenia rozciągającego, ściskającego, zginającego i ścinającego, moduł porównuje wartości obliczeniowe maksymalnej nośności z wartościami obliczeniowymi oddziaływań. Jeżeli części są poddane zginaniu i ściskaniu, program dokonuje interakcji. Dla równania interakcji można wybrać, czy współczynniki zostaną określone według metody 1 (załącznik A) lub 2 (załącznik B).
Do obliczeń wyboczenia giętnego nie jest wymagana smukłość ani sprężyste krytyczne obciążenie krytyczne z decydującego przypadku wyboczenia. Moduł automatycznie oblicza wszystkie wymagane współczynniki dla wartości obliczeniowej naprężenia zginającego. Program samodzielnie określa idealny moment krytyczny dla zwichrzenia dla każdego pręta w każdym miejscu x przekroju.
